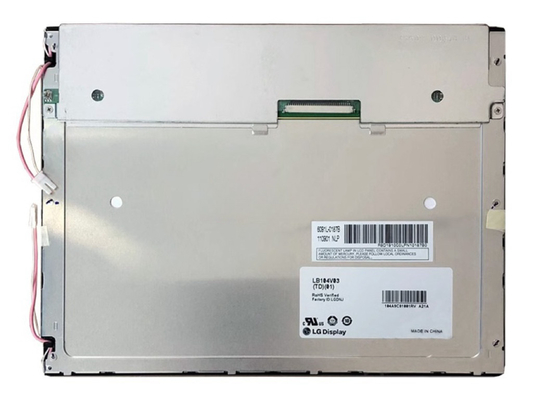

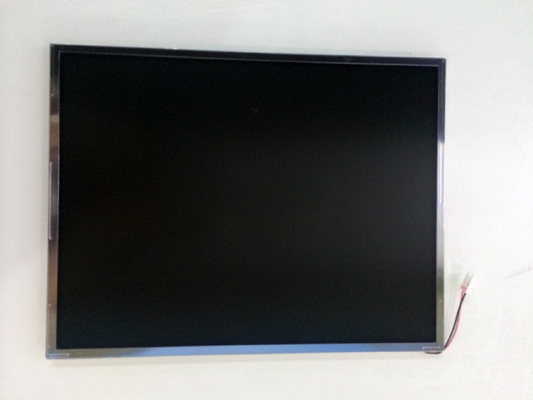

Productdetails:
|
| Brandnaam: | LG Display | Diagonale grootte: | 10.4" |
|---|---|---|---|
| Resolutie: | 640 ((RGB) × 480, VGA 76PPI | Helderheid: | 400 cd/m2 |
| Zienhoek: | 60/60/40/50 (type) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Schermgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 640 ((RGB) × 480, VGA | RGB verticale strook | 0.110×0.330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 211.2×158,4 mm | 215.6 × 163,0 mm | 236 × 180 mm | 8.0/10.5 (type/max.) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 490 g (max.) | - | Antiglare, harde coating (3H) | ||
| Gaten en beugels: | Zijdelingse bevestigingsgaten (4-M2) aan linker, rechter rand | |||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normaal wit, transmisief | 3001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 60/60/40/50 (type) | 5/25 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 7588K | 262K (6-bit) | X:0.295; Y:0.325 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 60% | 81% | 62% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 62% | 44 procent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte uniformiteit: | 1.25/1.45 (Type./Max.) ((5 punten) | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ van randlicht (boven en beneden) | 40K (min.) | 2 stuks | Recht. | Vervangbaar | |
| CCFL Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 455/485/625V (min./type/max.) | 2.0/6.0/7.0mA (min./type/max.) | 5.8/6.4W (type/max.) | ||||
| Werkfrequentie | Startspanning | |||||
| 40/55/80KHz (min./type/max.) | 750/940V (max.) (Ta=+25/0°C) | |||||
| Interface kenmerken: | Staat van CCFL-rijder | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | |||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | BHSR-02VS-1 | 2 stuks | 2 pinnen | 3.5 mm | BLL-2PINS-HL | |
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 175/200mA (type/max.) | 0.58/0.66W (type/max.) | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallel RGB (1 ch, 6-bit) | Verbinding | |||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| HRS | KN10G-30S-1H | 1 stuks | 30 pinnen | 1.0 mm | DRGB-30P1C6B-110A | |
Voor wat betreft de mechanische details heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, een contourgrootte van 236 ((W) × 180 ((H) × 10.5 ((D) mm, een kijkgebied van 215.6 ((W) × 163.0(H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 490 g (Max.).LB104V03-TD01 kan 400 cd/m2 display helderheid 3001 transmisieve contrastverhouding, 60/60/40/50 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en responstijd van 5/25 (Typ.) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 60% (NTSC).Dit product nam 2 stuks CCFL als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (boven en beneden) en hebben een werkende levensduur van 40K uurLB104V03-TD01 maakt gebruik van Parallel RGB (1 ch, 6-bit) als signaalinvoer systeem.met een verbinding van 30 pinnen.3V (Type.). Het typische verticale framerate (Fv) is 60Hz. Voor meer recente productdetails van LB104V03-TD01 raden we u aan om naar het datasheet op Panelook te verwijzen.com of contact opnemen met LG Display.
