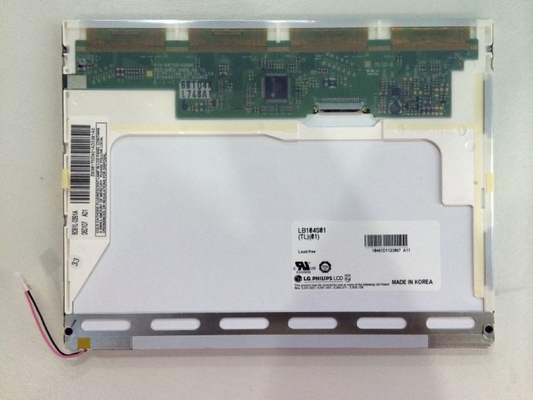

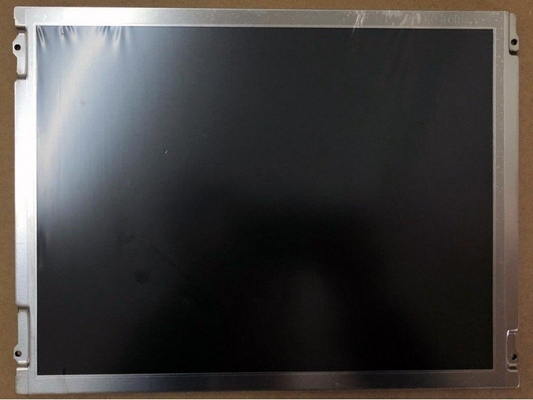

Productdetails:
|
| Brandnaam: | LG Display | Diagonale grootte: | 12.1" |
|---|---|---|---|
| Resolutie: | 800 (RGB) ×600, SVGA 82PPI | Helderheid: | 400 cd/m2 |
| Zienhoek: | 65/65/50/60 (type) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Pixel kenmerken: | Aantal pixels | 800 ((RGB) × 600 [SVGA] | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.1025×0.3075 mm | Pixel Pitch ((W × H) | 0.3075×0.3075 mm [82PPI] | |
| Fysieke grootte: | Actief kijken | 246 ((W) × 184,5 ((H) mm | Over het algemeen Dim. | 276 ((W) × 209 ((H) mm |
| Bezelopening | 249.0(W) ×188.3 ((H) mm | Algemene diepte | 11.0 (maximaal) mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 4:3 | Vormstijl | ||
| Bevestiging: | Gezichtsbevestigingsgaten (4-Φ3.4) aan de linker- en rechterkant | |||
| Andere gegevens: | De massa | 655 g (max.) | Oppervlakte | Antiglare |
| Basisinformatie: | Luminansie | 400 cd/m2 (Typ.) | Contrastverhouding | 500: 1 (typisch) (transmisief) |
|---|---|---|---|---|
| Goed zicht op | Om zes uur. | Reactiesnelheid | 10/20 (Typ.) ((Tr/Td) (ms) | |
| Zienhoek | 65/65/50/60 (type) | Operatiemodus | TN, normaal wit, transmisief | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.340" Wy:0.346 | Ondersteunende kleur | 262K (6-bit) |
| Kleurtemperatuur | 5198K | Witte uniformiteit | 1.25/1.45 (Type./Max.) ((5 punten) |
| Signal Electrical: | Invoerstroom | 210/260 mA (type/max.) | Inlaatspanning | 3.3V (type.) | ||
|---|---|---|---|---|---|---|
| Verbruik | 0.7/1.0W (type/max.) | Signalinterface | LVDS (1 ch, 6-bit) | |||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| LS Mtron | GT100-20P-LS-SMT | 1 stuks | 1.0 mm | 20 pinnen | LVDS-20P1C6B-010A | |
| Lampken: | Lampvorm | Recht. | Typ van de lamp | CCFL | Positie | Typ van randlicht (boven en beneden) |
|---|---|---|---|---|---|---|
| Uitwisseling | - | Bedrag | 2 stuks | Leven | 50K ((min.) (uren) | |
| Lamp elektrisch: | Invoerstroom | 3.0/6.0/8.0mA (min./type/max.) | Inlaatspanning | 450/500/570V (min./type/max.) | ||
| Frequentie | 40/60/80KHz (min./type/max.) | Inrichtingsspanning | 800/1000V (max.) (Ta=+25/0°C) | |||
| Verbruik | 6.0±0.6W | |||||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| JST | BHR-03VS-1 | 2 stuks | 4.0 mm | 3 pinnen | BLL-3PINS-HNL | |
| Achterlicht Driver: | - Nee, niet echt. | |||||
Voor wat betreft mechanische details heeft het een actief gebied van 246 ((W) × 184.5 ((H) mm, een contourgrootte van 276 ((W) × 209 ((H) × 11 ((D) mm, een kijkgebied van 249.0 ((W) × 188.3 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van 655 g (max.). Als TN, normaal wit, doorgevoelig LCM-product, kan LB121S03-TL01 een schermhelderheid van 400 cd/m2 leveren 500:1 transmisieve contrastverhouding, 65/65/50/60 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur en reactietijd van 10/20 (Type.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 45% (NTSC).Dit product nam 2 stuks CCFL als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (boven en beneden) en hebben een werkende levensduur van 50K uurLB121S03-TL01 maakt gebruik van LVDS (1 ch, 6-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (typeVoor meer informatie over de nieuwste producten van LB121S03-TL01 raden we u aan om naar het datasheet op Panelook te kijken.Kom of neem contact op met LG LCD of zijn distributeur..
