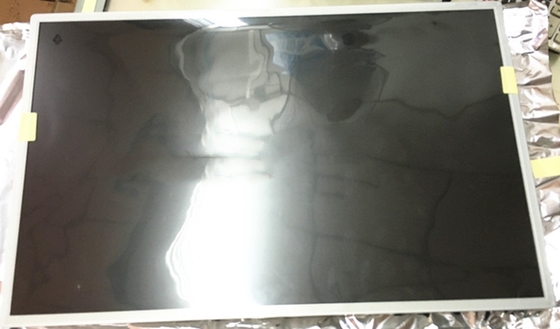

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 22.0" |
|---|---|---|---|
| Resolutie: | 1680 (RGB) ×1050, WSXGA+ 90PPI | Luminansie: | 350 cd/m ² |
| kijkhoek: | 89/89/89/89 (type) | Milieu: | Operatietemperatuur: 0 ~ 60 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Panelmerk | Panelmodel | EV220WPM-N10 | |
|---|---|---|---|---|
| Diagonale grootte | 22.0" | Toepassing | ||
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | - | |
| Betrouwbaarheid: | Operatieve temp. | 0 ~ 60 °C | Opbergtemperatuur | -20 ~ 60 °C |
| Pixel kenmerken: | Pixelformaat | 1680 ((RGB) × 1050 [WSXGA+] | Dot Pitch | 0.094 × 0,282 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.282 × 0,282 mm (H × V) [90PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 473.76 × 296,1 mm (H × V) | Bezelgebied | 477.7 × 300.1 mm (H × V) |
| Lijst Dim. | 493.7 × 320,1 mm (H × V) | Omtrekdiepte | 10.9/16.35 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 16:10 (H:V) | Vormstijl | ||

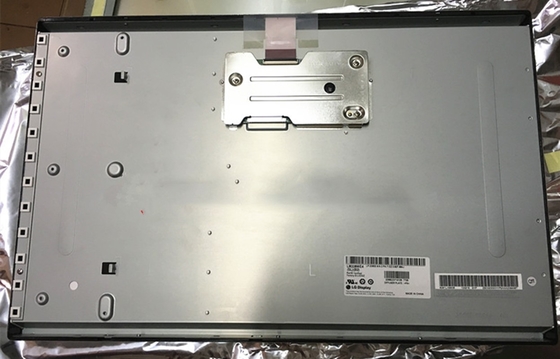

| Gaten en beugels: | Zijdelingse bevestigingsgaten (4-M3) aan linker, rechter rand | |||
| Andere kenmerken: | Gewicht | TBD | Oppervlakte | Antiglare (Haze 25%) |
| Basisinformatie: | Helderheid | 350 cd/m2 (Type.) | Contrastverhouding | 10001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 89/89/89/89 (type) | Optische modus | HADS, meestal zwart, transmisief | |
| Zichtrichting | Symmetrie | Reactietijd | 25 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.307" Wy:0.326 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6846K | Witte uniformiteit | 1.33 (max.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 77% | sRGB | 100% dekking |
| Adobe RGB | 80% dekking | DCI-P3 | 80% dekking | |
| Rec.2020 | 58% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Achtergrondverlichting Kenmerken: | Lampvorm | - | Typ van de lamp | WLED | Levensduur | 30K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | - | Positie | Type randlicht | |
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | Met LED-driver |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| STM | MS24049HJ | 1.25 mm | 9 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Inlaatspanning | 8/12/21V (min./type/max.) | Stroominvoer | 1.47A (type.) | ||
| Verbruik | 17.68W (type.) | |||||
| Signalsysteem: | LVDS (2 ch, 8-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 5.0V (type.) | Stroominvoer | TBD | ||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| UJU | IS100-L30O-C23 | 1.0 mm | 30 pinnen | 1 stuks | LVDS-30P2C8B-160A | |
Voor wat betreft mechanische details heeft het een actief gebied van 473.76 ((W) × 296.1 ((H) mm, een contourgrootte van 493.7 ((W) × 320.1 ((H) × 16.35 ((D) mm, een kijkoppervlak van 477.7 ((W) × 300.1(H) mm, met oppervlaktebehandeling van Antiglare (Haze 25%), nettogewicht van TBD. Als HADS, normaal zwart, transmisief LCM-product, kan EV220WPM-N10 350 cd/m2 schermhelderheid 1000:1 transmisieve contrastverhouding, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 25 (Typ.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 73% (NTSC).Dit product nam WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 30K uurEV220WPM-N10 maakt gebruik van LVDS (2 ch, 8-bit) als signaalinvoer systeem, dat is verbonden door 30 pinnen connector met stroomtoevoerspanning van 5,0V (Type.).
