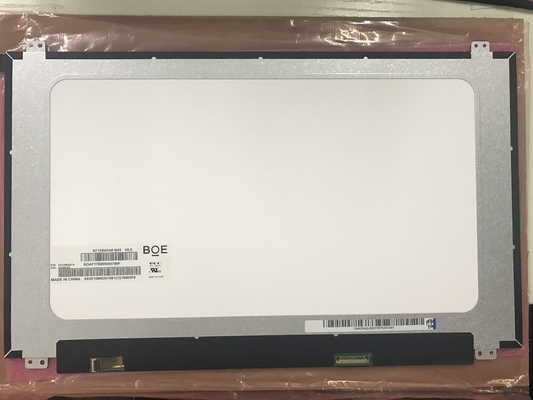

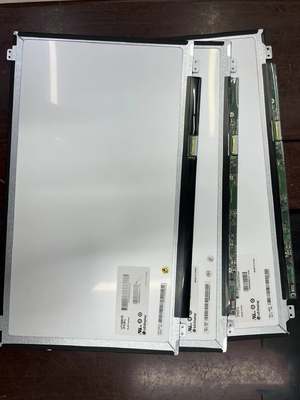

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 15.6“ |
|---|---|---|---|
| Resolutie: | 1366 ((RGB) × 768, WXGA 100PPI | Luminansie: | 220 Cd/m ² |
| Zienhoek: | 45/45/20/40 (Type.) (CR≥10) | Max.: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |
| Basisinformatie: | Vervaardiging | Panelmodel 1 Verenigbaar | Paneltype | Alias |
|---|---|---|---|---|
| NT2V-V-V | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 15.6 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB verticale strook | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.232×193,536 mm | - | 350.73×205,64 mm | 3.0/5.4 (type/max) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | Slim (PCBA gebogen, T≤3,0 mm) | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 380 g (max.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, normaal wit, transmisief | 5001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 45/45/20/40 (type) | Om zes uur. | 12 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 45% | 63% | 47% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.54 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| De in punt 3.4.1 vermelde parameters zijn van toepassing op de volgende systemen: | 3.3V (type.) | 0.7/1.0W (type/max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (1 lijn), eDP1.2, HBR1 (2.7G/baan) | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSAK24025P30 | 1 stuks | 0.5 mm | 30 pinnen | EDP-30P1L-030J | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 4 snaren | 9S4P | 15K (min.) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 20 mA (typisch) | 27.0V (max.) | |||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| - | 5.0/12.0/21.0V (min./type/max.) | 2.6W (max.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 344.232 ((W) × 193.536 ((H) mm, contourgrootte van 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht van 380g (Max.), vormstype van Slim (PCBA Bent, T≤3.0mm). Als een TN, normaal wit, Transmissive LCM product, NT156WHM-N46 kan 220 cd/m2 display helderheid 500:1 transmisief contrastverhouding, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur en reactietijd van 12 (Typ.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 45% (NTSC).Dit product heeft 9S4P WLED als achtergrondverlichtingssysteem gebruikt, dat is geplaatst als Edge-lichttype (onderkant) en heeft een levensduur van 15K uurNT156WHM-N46 maakt gebruik van eDP (1 Lane) als het signaalinvoer systeem, dat is verbonden door 30 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
