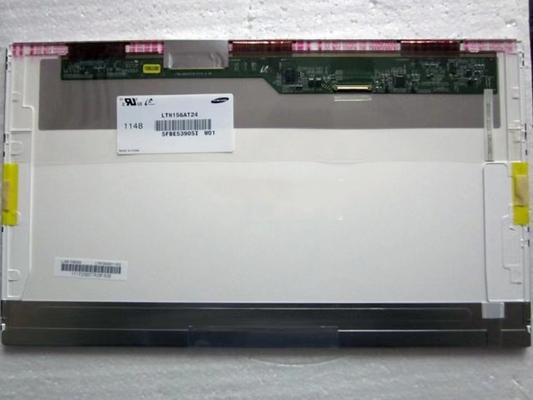

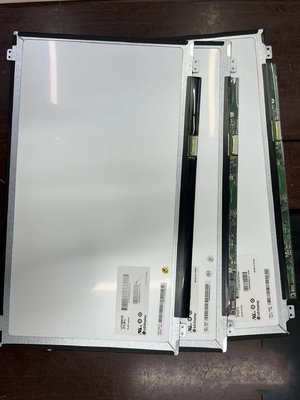

Productdetails:
|
| Merken: | SAMSUNG | Diagonale grootte: | 15.6" |
|---|---|---|---|
| Resolutie: | 1366 ((RGB) × 768, WXGA 100PPI | Luminansie: | 220 cd/m2 |
| Zienhoek: | 45/45/15/30 (type) | Max.: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |
| Basisinformatie: | Merken | Model 16 Verenigbaar | Type | Model Alias |
|---|---|---|---|---|
| LTN156AT24-W01 | a-Si TFT-LCD, LCM | SEC324A | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 15.6 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB verticale strook | 0.084×0.252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.232×193,536 mm | 348.8 × 197 mm | 359.3 × 209,5 mm | 5.1/5.5 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | Klem (PCBA gebogen, T≥5,2 mm) | |
| Bevestiging: | Zijdelingse bevestigingsgaten (8-M2) aan linker, rechter rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 450 g (max.) | Glare (Haze 0%), Hard coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 220 cd/m2 (Typ.) | TN, normaal wit, transmisief | 4001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 45/45/15/30 (type) | Om zes uur. | 16 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 60% | 79% | 62% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 62% | 45% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.70 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 240/264mA (type/max.) | 3.3V (type.) | 0.79W (type.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | LVDS (1 ch, 6-bit) | |||||
| Signal Interface: | Merken | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| I-PEX | 20455-040E-12 | 1 stuks | 0.5 mm | 40 pinnen | LVDS-40P1C6B-040B | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 1 string | 4S1P | 10K ((min.) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 115 mA (typisch) | 26.4V (type.) | |||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| - | 6.0/12.0/24.0V (min./type/max.) | 3.9W (max.) | ||||
Voor wat betreft de mechanische details heeft het een actief gebied van 344.232 ((W) × 193.536 ((H) mm, een contourgrootte van 359.3 ((W) × 209.5 ((H) × 5.5 ((D) mm, een kijkgebied van 348.8 ((W) × 197.0(H) mm, met oppervlaktebehandeling van Glare (Haze 0%), Hard coating (3H), nettogewicht van 450g (Max.), vormstype van Wedge (PCBA Bent, T≥5.2mm).LTN156AT24-W01 kan 220 cd/m2 display helderheid 4001 transmisieve contrastverhouding, 45/45/15/30 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en responstijd van 16 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 60% (NTSC).Dit product heeft 4S1P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 10K uurLTN156AT24-W01 maakt gebruik van LVDS (1 ch, 6-bit) als signaalinvoer systeem, dat is verbonden door 40 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
