Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(17/Dec/2022:00:02:12 |
|---|---|---|---|
| Resolutie: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminansie: | 300 cd/m ² |
| Zienhoek: | 89/89/89/89 (Type.) (CR≥10) | Max.: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |

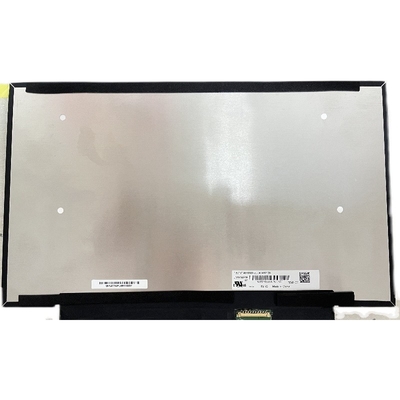

| Basisinformatie: | Panelmerk | Panelmodel | NV140WUM-T02 | |
|---|---|---|---|---|
| Diagonale grootte | 14.0" | Toepassing | ||
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | B.E.O.A.F. | |
| Betrouwbaarheid: | Operatieve temp. | 0 ~ 50 °C | Opbergtemperatuur | -20 ~ 60 °C |
| RoHS-staat | Vibratieklasse | 1.5G (14,7 m/s2) |
| Pixel kenmerken: | Pixelformaat | 1920 ((RGB) × 1200 [WUXGA] | Dot Pitch | 0.05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.15708×0.15708 mm (H×V) [161PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 301.594×188.496 mm (H×V) | Bezelgebied | - |
| Lijst Dim. | 306.29×198,6 mm (H×V) | Omtrekdiepte | 3.0/5.1 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 16:10 (H:V) | Vormstijl | Slim (PCBA gebogen, T≤3,0 mm) | |
| Touch Screen: | Aanrakingspunten | 10 punten | TP signaal | I2C (ondersteuning Win10, Win11) |
| TP-controller | met regelaar | Aanraakscherm | On-Cell Touch | |
| Gaten en beugels: | Zonder | |||
| Andere kenmerken: | Gewicht | 300 g (max.) | Oppervlakte | Antiglare, harde coating (3H) |
| Basisinformatie: | Helderheid | 300 cd/m2 (Typ.) | Contrastverhouding | 10001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 89/89/89/89 (type) | Optische modus | HADS, meestal zwart, transmisief | |
| Zichtrichting | Symmetrie | Reactietijd | 20 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.25/1.67 (max.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 48% | sRGB | 65% dekking |
| Adobe RGB | 50% dekking | DCI-P3 | 49% dekking | |
| Rec.2020 | 36% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Achtergrondverlichting Kenmerken: | Lampvorm | 5 snaren | Typ van de lamp | WLED | Levensduur | 15 K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 10S5P | Positie | Type randlicht | |
| Interface kenmerken: | Type | Ingesloten in de signaalinterface | Positie | - | Lampenbestuurder | Met LED-driver |
| Bestuurder elektrisch: | Inlaatspanning | 5.0/12.0/21.0V (min./type/max.) | Stroominvoer | 217 mA (max.) | ||
| Verbruik | 2.6W (max.) | |||||
| Signalsysteem: | eDP (2 lijnen), eDP1.2, HBR1 (2.7G/baan) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | De in punt 3.4.1 vermelde parameters zijn van toepassing op: | ||
| Verbruik | 0.58/0.6W (type/max.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | |||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| STM | MSAK24025P40 | 0.5 mm | 40 pinnen | 1 stuks | ||
Het heeft een actieve oppervlakte van 301,594 ((W) × 188,496 ((H) mm, een contourgrootte van 306,29 ((W) × 198,6 ((H) × 5,1 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 300g (Max.), vormtype van Slim (PCBA Bent, T≤3.0mm).NV140WUM-T02 kan 300 cd/m2 schermhelderheid leveren 10001 transmisieve contrastverhouding, 89/89/89/89 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 20 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 45% (NTSC).Dit product nam 10S5P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurNV140WUM-T02 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.).
