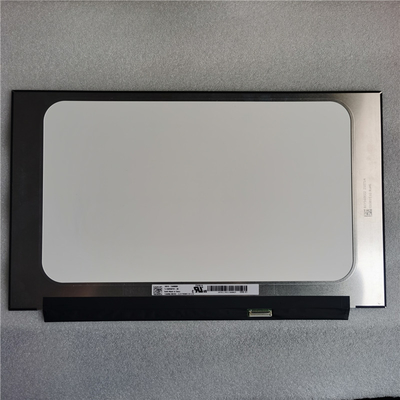

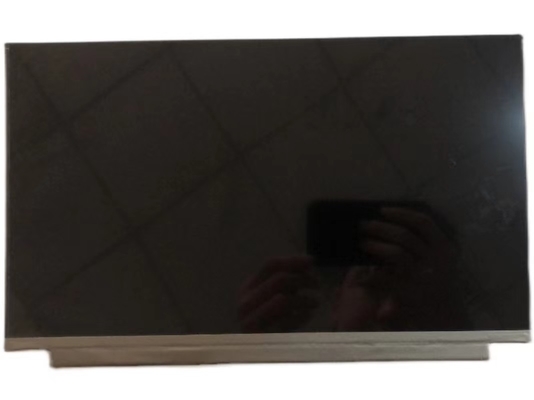

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 15.6“ |
|---|---|---|---|
| Resolutie: | 2560 ((RGB) × 1440, Quad-HD 188PPI | Luminansie: | 300 cd/m ² |
| Zienhoek: | 85/85/85/85 (type) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| NE156QHM-NY3 | TFT-LCD met oxide, LCM | Voor de toepassing van deze verordening: | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 15.6 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 2560 ((RGB) × 1440, Quad-HD | RGB verticale strook | 0.04482×0.13446 mm | 0.13446×0.13446 mm [188PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.22×193,62 mm | - | 350.66×216,14 mm | 2.4/2.6 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | Slim (PCBA plat, T≤3,2 mm) | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 300 g (max.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, meestal zwart, zendbaar | 10001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G tot G) ((OD), 6 (Typ.) ((G tot G) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 77% | 100% | 78% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 80% | 57% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.67 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 636.4 mA (max.) | 3.3V (type.) | 1.95/2.1W (maximaal) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (4 rijstroken), HBR2 (5.4G/rijstroken) | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSAK24025P40 | 1 stuks | 0.5 mm | 40 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 5 snaren | 10S5P | 15K (min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| - | 5.0/12.0/21.0V (min./type/max.) | 3.8W (max.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 344,22 ((W) × 193,62 ((H) mm, contourgrootte van 350,66 ((W) × 216,14 ((H) × 2,6 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 300g (Max.), vormstype van Slim (PCBA Flat, T≤3,2mm).NE156QHM-NY3 kan 300 cd/m2 display helderheid 10001 transmisieve contrastverhouding, 85/85/85/85 (type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 9 (type) (Tr+Td), 3 (type) (G tot G) (OD), 6 (type) (G tot G) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft 10S5P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type (onderkant) en hebben een werkende levensduur van 15K uurNE156QHM-NY3 maakt gebruik van eDP (4 Lanes) als het signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
