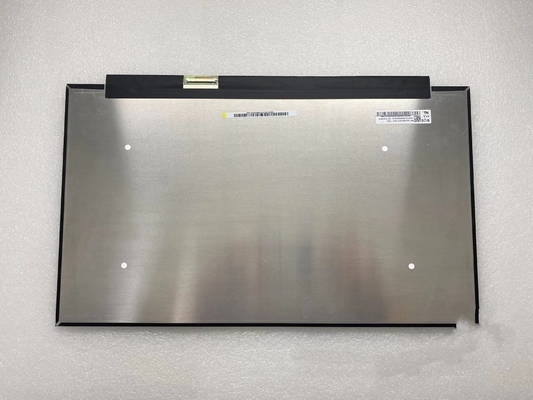

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 15.6“ |
|---|---|---|---|
| Resolutie: | 2560 ((RGB) × 1440, Quad-HD 188PPI | Luminansie: | 300 cd/m ² |
| Zienhoek: | 85/85/85/85 (type) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| NE156QHM-NY1 | TFT-LCD met oxide, LCM | B.E.E.0973 | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 300 (Typ.) | 85/85/85/85 (type) | 9 (Type.) ((Tr+Td), 3 (Type.) ((G tot G) ((OD) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Symmetrie | ADS, meestal zwart, zendbaar | 1000: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 97% | 100% | 89% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 100% | 72% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.25/1.67 (max.) | ||
| Panelgrootte: | 15.6" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 2560 ((RGB) × 1440 [Quad-HD] | RGB verticale strook | 0.13446×0.13446 [188PPI] | 0.04482x0.13446 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 344.22 ((H) × 193.62 ((V) | - | 350.66(H) × 216.14(V) | 2.4/2.6 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 169 (H:V) | Slim (PCBA plat, T≤3,2 mm) | |
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 285 g (max.) | - | Antiglare, harde coating (3H) | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 11S5P | 5 snaren | 15K (min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Ingesloten in de signaalinterface | ||||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 5.0/12.0/21.0V (min./type/max.) | 373.3 mA (maximaal.) | 4.48W (max.) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 636.4 mA (max.) | 2.1W (max.) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| eDP (4 lijnen), eDP1.4, HBR2 (5.4G/baan) | Verbinding | |||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| STM | MSAK24025P40 | 0.5 mm | 40 pinnen | 1 stuks | ||
Voor wat betreft mechanische details heeft het een actief gebied van 344,22 ((W) × 193,62 ((H) mm, contourgrootte van 350,66 ((W) × 216,14 ((H) × 2,6 ((D) mm,met een oppervlaktebehandeling van Antiglare, hardcoating (3H), nettogewicht van 285g (max.), vormstype van Slim (PCBA Flat, T≤3,2mm).NE156QHM-NY1 kan 300 cd/m2 display helderheid 10001 transmisieve contrastverhouding, 85/85/85/85 (type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 9 (type) (Tr+Td), 3 (type) (G tot G) (OD) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (DCI-P3).Dit product nam 11S5P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurNE156QHM-NY1 maakt gebruik van eDP (4 Lanes) als het signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
