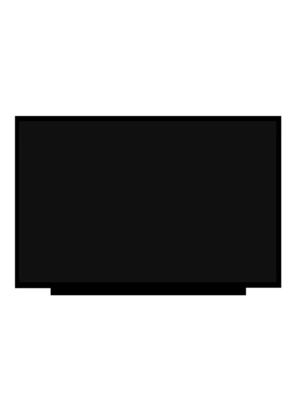

Productdetails:
|
| Brandnaam: | CSOT | Diagonale grootte: | 16.0" |
|---|---|---|---|
| Resolutie: | 2560 ((RGB) × 1600, WQXGA 188PPI | Helderheid: | 500 cd/m ² |
| Zienhoek: | 89/89/89/89 (Type.) (CR≥10) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| MNG007DA2-3 | LTPS TFT-LCD, LCM | CSO1628 | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 16.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB verticale strook | 0.04488×0.13464 mm | 0.13464×0.13464 mm [188PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.678 × 215,424 mm | - | 349.68 × 224,42 mm | 2.6/4.6 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10. | Landschapstype | Slim (PCBA gebogen, T≤3,0 mm) | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 325 g (max.) | Antiglare, harde coating (3H), Reflectie 6,5% (max.) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 500 cd/m2 (typisch), HDR400 | FFS, meestal zwart, overdraagbaar | 12001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 89/89/89/89 (type) | Symmetrie | 9 (Type.) ((Tr+Td), 3 (Type.) ((G tot G) ((OD) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 1.07B (10-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 76% | 100% | 78% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 79% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.67 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| - | 3.3V (type.) | 2.15W (max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (4 lijnen), eDP1.4 | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| I-PEX | 20455-040E-66 | 1 stuks | 0.5 mm | 40 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 6 snaren | 12S6P | 15K (min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 377/390mA (type/max.) | 5.0/12.0/21.0V (min./type/max.) | 4.52/4.68W (type/max.) | ||||

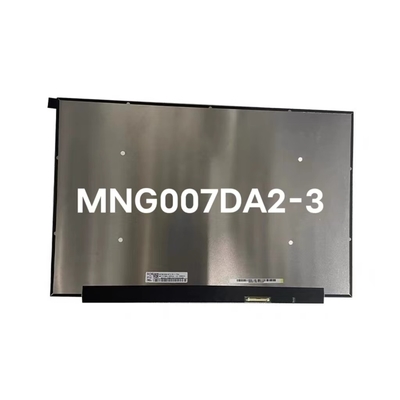

Voor wat betreft mechanische details heeft het een actief gebied van 344,678 ((W) × 215,424 ((H) mm, contourgrootte van 349,68 ((W) × 224,42 ((H) × 4,6 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), Reflectie 6,5% (Max.), nettogewicht 325g (Max.), vormtype van Slim (PCBA Bent, T≤3,0mm).MNG007DA2-3 kan 500 cd/m2 weergeven helderheid 12001 transmisieve contrastverhouding, 89/89/89/89 (type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 9 (type) (Tr+Td), 3 (type) (G tot G) (OD) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 10-bits grijschaal signaal voor elke stip, waardoor een palet van 1,07B kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft 12S6P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurMNG007DA2-3 maakt gebruik van eDP (4 Lanes) als signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.).
