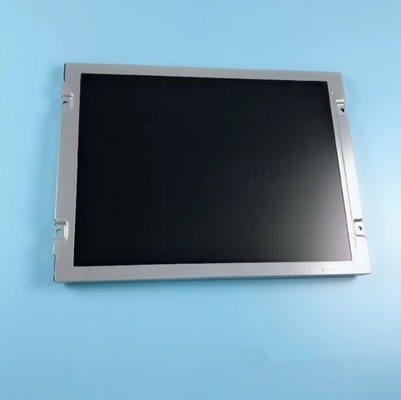

Productdetails:
|
| Merken: | Mitsubishi | Diagonale grootte: | 8.4" |
|---|---|---|---|
| Resolutie: | 800 ((RGB) × 600, SVGA 119PPI | Luminansie: | 960 cd/m2 |
| Zienhoek: | 80/80/80/60 (type) | Max.: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|

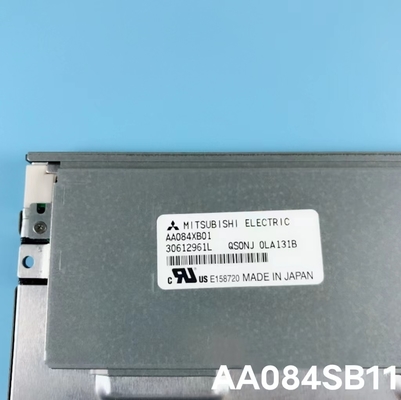

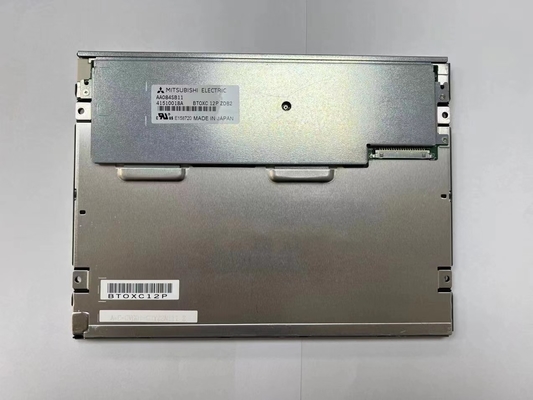

| AA084SB11-T2 | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 8.4 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.071×0.213 mm | 0.213 × 0,213 mm [119 PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 170.4 × 127,8 mm | - | 199.5×149 mm | - | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Aanraakscherm: | Aanrakingspunten | TP-controller en signaal | Bedrijfssysteem | Touch Tech. |
| - | - | - | 4-draad Resistive Touch | |
| Bevestiging: | Gezichtsbevestigingsgaten (4-Φ3.4), zijbevestigingsgaten (4-M2) | |||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 960 cd/m2 (type) | TN, normaal wit, transmisief | 6001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/80/60 (type) | Om zes uur. | 4/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| Prestaties: | 3D-type | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 260/420 mA (type/max.) | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SEB20P-HFE | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-010H | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 2 snaren | 2 snaren | 100K (type) | Vervangbaar | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 100/110 mA (type/max.) | 30/38.1V (type/max.) | 6.0W (Type.) | ||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | - Nee, niet echt. | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 stuks | 1.0 mm | 6 pinnen | BLE-6PINS-NNCAAC | |
Het heeft een actieve oppervlakte van 170,4 × 127,8 × H, een contourgrootte van 199,5 × 149 × H. Als TN, normaal wit, heeft het een afbeelding van de afbeelding.Transmisief LCM-product, AA084SB11--T2 kan voorzien van 960 cd/m2 display helderheid 600:1 transmissive contrast ratio, 80/80/80/60 (Type.)en reactietijd van 4/12 (typeDe grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 / 8 bits voor elke stip, waardoor een palet van 262K / 16,7M kleuren wordt gepresenteerd,ook met een kleurengamma van 40% (NTSC). Dit product heeft als achtergrondverlichtingssystemen 2 WLED-strengen, die als Edge-lichttype (onderkant) zijn geplaatst en een levensduur van 100K uur hebben,externe achtergrondverlichtingsdriver is extra nodig. AA084SB11--T2 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3,3 V (Type.
