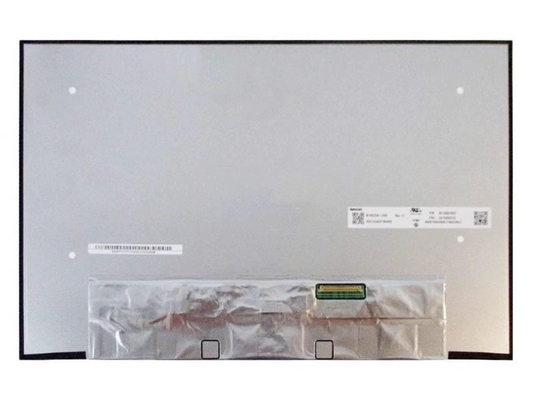

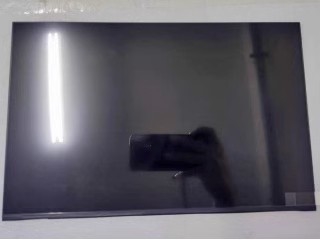

Productdetails:
|
| Merken: | INNOLUX | Diagonale grootte: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(17/Dec/2022:00:02:12 |
|---|---|---|---|
| Resolutie: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminansie: | 400 cd/m2 |
| Zienhoek: | 89/89/89/89 (type) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| N140JCN-GS9 | a-Si TFT-LCD, LCM | CMN1417 | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 14.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1920 ((RGB) × 1200, WUXGA | RGB verticale strook | 00,05236 × 0,15708 mm | 0.15708×0.15708 mm [161PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 3010,594 × 188,496 mm | - | 306.59×198,6 mm | 2.25/4.5 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10. | Landschapstype | Slim (PCBA gebogen, T≤3,0 mm) | |
| Aanraakscherm: | Aanrakingspunten | TP-controller en signaal | Bedrijfssysteem | Touch Tech. |
| 10 punten | met controller, I2C | Windows-besturingssysteem | On-Cell Touch | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 210/220 g (type/max.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | AAS, meestal zwart, transmisief | 15001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 89/89/89/89 (type) | Symmetrie | 16/14 (Type.) (Tr/Tf) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 71% | 100% | 74% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.54 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 140/182mA (type/max.) | 3.3V (type.) | 0.6W (max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (2 lijnen), eDP1.4 | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| I-PEX | 20455-040E-02 | 1 stuks | 0.5 mm | 40 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 15K (min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 143/165/172mA (min./type/max.) | 5/12/21V (min./type/max.) | 2.1W (max.) | ||||
| Tipe doos | Pcs/doos | Box Qty | Pakket LWH (mm) | G.W. (kg) | Volume (m3) | Opmerkingen |
| Verpakking | 20 | 1 | 435 × 350 × 320 | N/A | 0.0487 | |
| luchtpallet | 480 | 24 | 1150 × 915 × 1423 | N/A | 1.4974 | |
| Landpallet | 600 | 30 | 1150 × 915 × 1735 | N/A | 1.8257 |
Voor wat betreft mechanische details heeft het een actief gebied van 301,594 ((W) × 188,496 ((H) mm, contourgrootte van 306,59 ((W) × 198,6 ((H) × 4,5 ((D) mm,met een oppervlaktebehandeling van Antiglare, hardcoating (3H), nettogewicht 210/220g (type./max.), vormstype van Slim (PCBA Bent, T≤3.0mm).N140JCN-GS9 kan 400 cd/m2 display helderheid 15001 transmisieve contrastverhouding, 89/89/89/89 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste gezichtsrichting op Symmetry en responstijd van 16/14 (Type) (Tr/Tf) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bits grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurN140JCN-GS9 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden door 40 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
