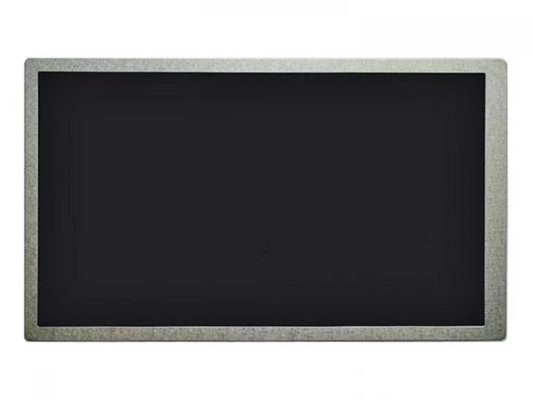

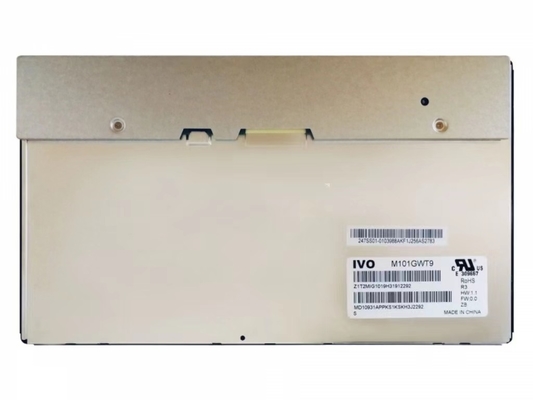

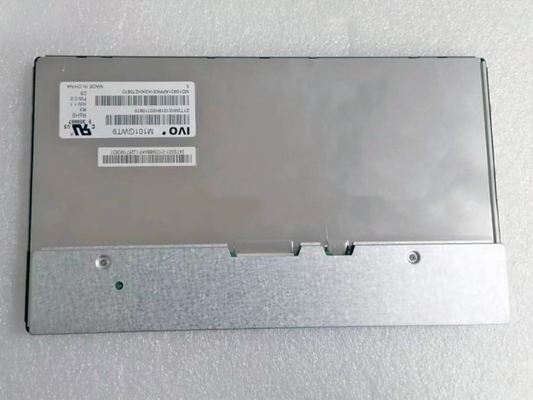

Productdetails:
|
| Brandnaam: | IVO | Diagonale grootte: | 10.1“ |
|---|---|---|---|
| Resolutie: | 1024 ((RGB) × 600, WSVGA 117P | Helderheid: | 640 cd/m2 |
| Zienhoek: | 80/80/80/80 (type) | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 95 °C; trillingsniveau: 2,9 G (28,4 m/s2) |
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| M101GWT9 R3 | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 640 (type) | 80/80/80/80 (type) | 16 (Type.) ((Tr+Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| 12 uur. | TN, normaal wit, transmisief | 800: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6974K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.305; Y:0.325 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 50% | 69% | 52% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte variatie: | 1.25/1.33 (Type./Max.) | ||
| Panelgrootte: | 10.1" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB verticale strook | 0.2175×0.2088 [117PPI] | 0.0725x0.2088 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 222.72 ((H) × 125.28 ((V) | 225.72(H) × 128.28(V) | 244 ((H) × 143 ((V) | 8.2/12.9 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 169 (H:V) | ||
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 400/440 g (type/max.) | - | Antiglare, harde coating (3H) | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 7S2P | 2 snaren | 50K (min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| STM | MSB24038P5A | 1.25 mm | 5 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 8.0/12.0/16.0V (min./type/max.) | - | 4.22W (max.) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | De in punt 3.4.1 vermelde parameters zijn van toepassing: | 0.63W (Type.) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| LVDS (1 ch, 6/8-bit) | Verbinding | |||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| STM | MSB240420HD | 1.25 mm | 20 pinnen | 1 stuks | ||
Voor wat betreft mechanische details heeft het een actief gebied van 222,72 ((W) × 125,28 ((H) mm, een contourgrootte van 244 ((W) × 143 ((H) × 12,9 ((D) mm, een kijkgebied van 225.72 ((W) × 128.28 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 400/440 g (type./max.). Als TN, normaal wit, Transmissive LCM product,M101GWT9 R3 kan 640 cd/m2 weergeven helderheid 8001 transmisieve contrastverhouding, 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 12 uur en responstijd van 16 (Typ.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft 7S2P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 50K uurM101GWT9 R3 maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
