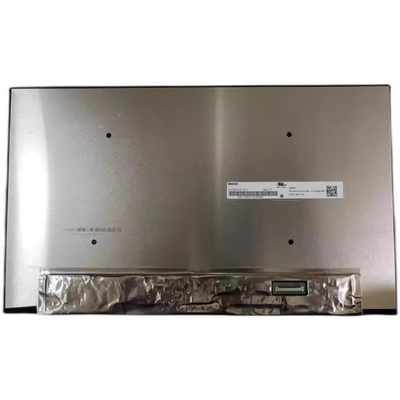

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 16.0" |
|---|---|---|---|
| Resolutie: | 2560 ((RGB) × 1600, WQXGA 188PPI | Luminansie: | 400 cd/m ² |
| Zienhoek: | 89/89/89/89 (Type.) (CR≥10) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| Voor de toepassing van deze richtlijn geldt: | TFT-LCD met oxide, LCM | BOE09BA | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 16.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB verticale strook | 0.04488×0.13464 mm | 0.13464×0.13464 mm [188PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.678 × 215,424 mm | - | 349.68 × 224,42 mm | 2.6/4.6 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10. | Landschapstype | Slim (PCBA gebogen, T≤3,0 mm) | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 300 g (max.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, meestal zwart, zendbaar | 15001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 89/89/89/89 (type) | Symmetrie | 20 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 73% | 99% | 77% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.67 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 227/242mA (type/max.) | 3.3V (type.) | 0.75/0.8W (type/max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (4 rijstroken), eDP1.4b, HBR1 (2.7G/rijstroken) | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSAK24025P40 | 1 stuks | 0.5 mm | 40 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 6 snaren | 10S6P | 15K (min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 375 mA (max.) | 5/12/21V (type/max.) | 4.5W (maximaal.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 344,678 ((W) × 215,424 ((H) mm, contourgrootte van 349,68 ((W) × 224,42 ((H) × 4,6 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht van 300g (Max.), vormtype van Slim (PCBA Bent, T≤3.0mm).NE160QDM-N63 kan 400 cd/m2 display helderheid 15001 transmisieve contrastverhouding, 89/89/89/89 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 20 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft 10S6P WLED als achtergrondverlichtingssysteem gebruikt, dat is geplaatst als Edge-lichttype (onderkant) en heeft een levensduur van 15K uurNE160QDM-N63 maakt gebruik van eDP (4 Lanes) als het signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
