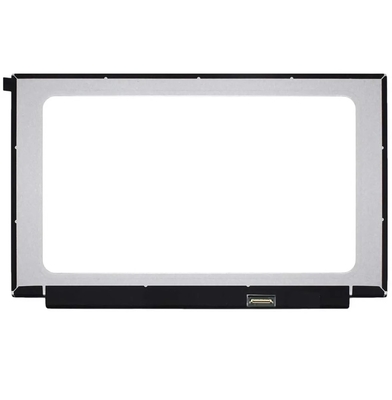

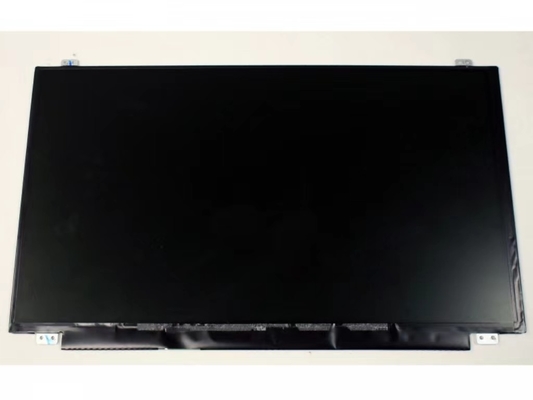

Productdetails:
|
| Merken: | BOE | Diagonale grootte: | 15.6“ |
|---|---|---|---|
| Resolutie: | 1920 (RGB) ×1080, FHD 141PPI | Luminansie: | 300 cd/m ² |
| Zienhoek: | 85/85/85/85 (type) | Max.: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |
| Basisinformatie: | Merken | Model | Type | Model Alias |
|---|---|---|---|---|
| NV156FHM-N22 | a-Si TFT-LCD, LCM | B.E.O.B.FD. | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panelgrootte: | 15.6 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1920 ((RGB) × 1080, FHD | RGB verticale strook | 00,05975 × 0,17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 344.16×193,59 mm | - | 350.66×216,15 mm | 3.0/3.2 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | Slim (PCBA plat, T≤3,2 mm) | |
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 370 g (maximaal.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 300 cd/m2 (Typ.) | ADS, meestal zwart, transmisief | 12001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 30 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 45% | 63% | 48% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.60 (max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 248 mA (maximaal) | 3.3V (type.) | 0.9W (max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | eDP (2 lijnen), eDP1.2, HBR1 (2.7G/baan) | |||||
| Signal Interface: | Merken | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSAK24025P30 | 1 stuks | 0.5 mm | 30 pinnen | EDP-30P2L-020I | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (onderzijde) | 5 snaren | 8S5P | 15K ((Type.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| - | 5.0/12.0/21.0V (min./type/max.) | 2.15W (max.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 344,16 ((W) × 193,59 ((H) mm, contourgrootte van 350,66 ((W) × 216,15 ((H) × 3,2 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht van 370 g (Max.), vormstype van Slim (PCBA Flat, T≤3,2 mm).NV156FHM-N22 kan 300 cd/m2 schermhelderheid 12001 transmisieve contrastverhouding, 85/85/85/85 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 30 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 45% (NTSC).Dit product heeft 8S5P WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type (onderkant) en hebben een werkende levensduur van 15K uurNV156FHM-N22 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden door 30 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
