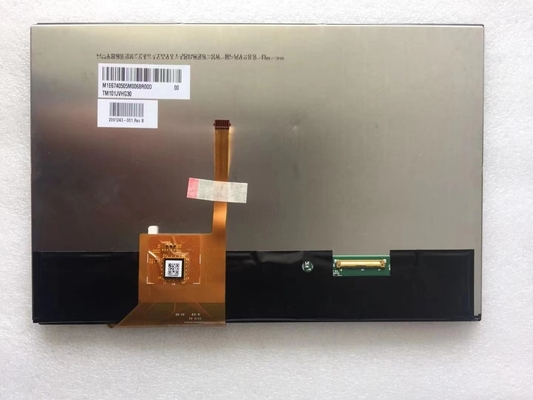

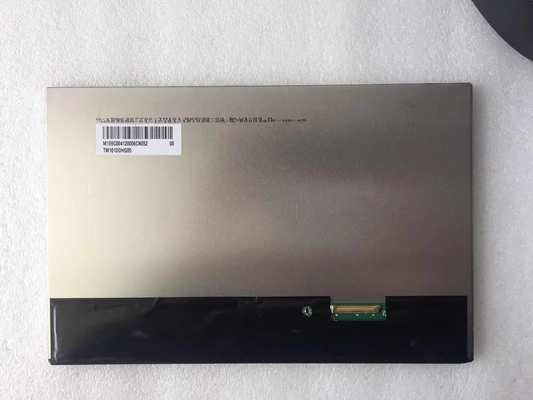

Productdetails:
|
| Brandnaam: | Tiananmen | Diagonale grootte: | 10.1“ |
|---|---|---|---|
| Resolutie: | 1280 (RGB) ×800, WXGA 149PPI | Helderheid: | 1000 cd/m2 (type) |
| Zienhoek: | 85/85/85/85 (type) | Milieu: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| TM101JDHG32 | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Panelgrootte: | 10.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1280 (RGB) × 800, WXGA | RGB verticale strook | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 216.96 × 135,6 mm | 219.96×138,6 mm | 229.8×149 mm | 6.2/9.61 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10. | Landschapstype | ||
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 289 g (type) | Hardcoating | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 1000 cd/m2 (type) | SFT, meestal zwart, transmisief | 7001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 25 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 7416K | 262K/16.7M (6-bit / 8-bit) | X:0.299; Y:0.320 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 52% | 72% | 54% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.33 (Type./Max.) | ||
| Prestaties: | 3D-type | Zichtbaarheid buiten | Reflectie |
| - | Zonnelicht leesbaar | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 300 mA (typisch) | 3.3V (type.) | 990 mW (typisch) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | LVDS (1 ch, 6/8-bit) | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SE20P-HFE | 1 stuks | 1.25 mm | 20 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | Array | 6S5P | 50K (type) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-S6P-HFE | 1 stuks | 1.25 mm | 6 pinnen | ||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 550 mA (typisch) | 12.0±0,5V | 6.6W (type.) | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 216,96 ((W) × 135,6 ((H) mm, contourgrootte van 229,8 ((W) × 149 ((H) × 9,61 ((D) mm, kijkgebied van 219.96 ((W) × 138.6 ((H) mm, met oppervlaktebehandeling van harde coating, nettogewicht 289g (type). Als SFT, normaal zwart, transmisief LCM-product, kan TM101JDHG32 1000 cd/m2 schermhelderheid 700:1 transmisieve contrastverhouding, 85/85/85/85 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 25 (Type.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 8-bit grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product nam 6S5P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uurTM101JDHG32 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
