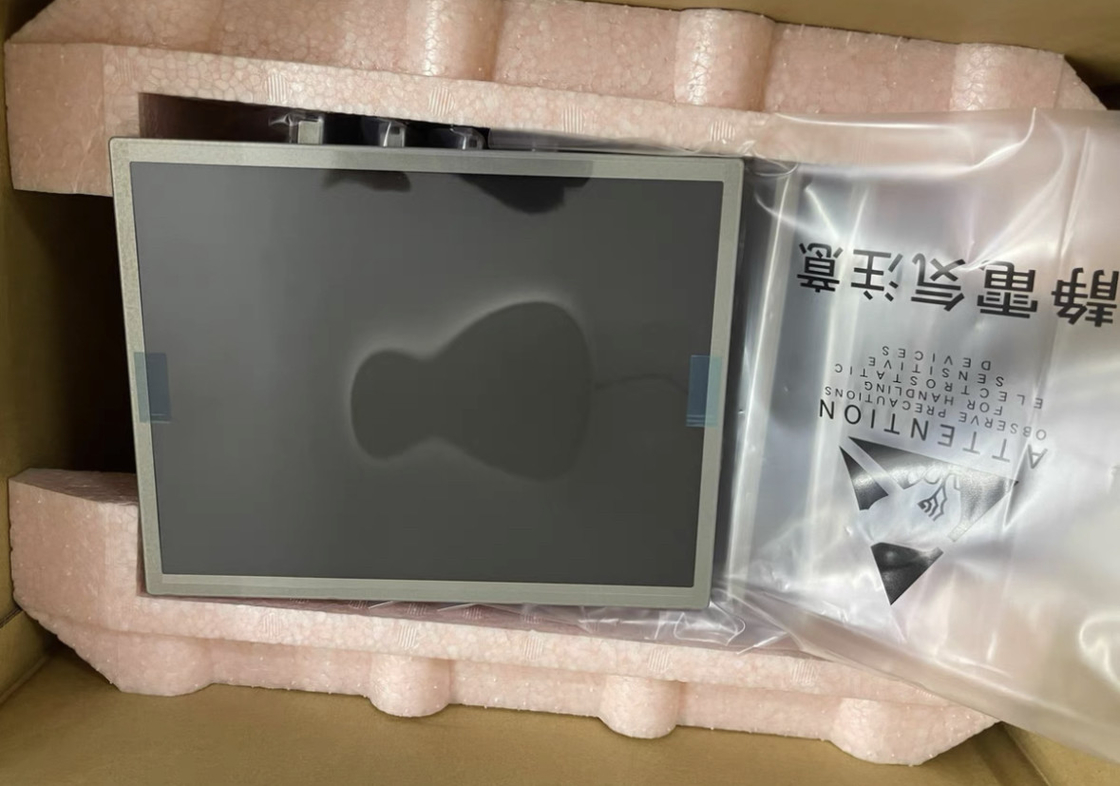

Productdetails:
|
| Brandnaam: | Mitsubishi | Diagonale grootte: | 10.4“ |
|---|---|---|---|
| resolutie: | 800 (RGB) ×600, SVGA 96PPI | Luminansie: | 600 cd/m2 |
| Zienhoek: | 85/85/85/85 (type) | Milieu: | Operatietemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| AA104SJ05 | a-Si TFT-LCD, LCM | - | ||
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Schermgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.088×0.264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 211.2×158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 450 g (typisch) | - | Antiglare, harde coating (3H) | ||
| Gaten en beugels: | Zijdelingse bevestigingsgaten (4-M3) aan linker, rechter rand | |||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 600 cd/m2 (Typ.) | SWV, meestal zwart, zendbaar | 10001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Symmetrie | 85/85/85/85 (type) | 12/12 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 73% | 97% | 75% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 76% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte uniformiteit: | 1.30 (max.) ((5 punten) | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 100K (type) | - | - | - Nee, niet echt. | |
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| Met LED-driver | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JAE | FI-S6P-HFE | 1 stuks | 6 pinnen | 1.25 mm | ||
| WLED Driver Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 12.0±1.2V | 530/650 mA (type/max.) | |||||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 370/750mA (type/max.) | - | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| LVDS (1 ch, 6/8-bit) | Verbinding | |||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JAE | FI-SEB20P-HFE | 1 stuks | 20 pinnen | 1.25 mm | LVDS-20P1C8B-010H | |
Voor wat betreft mechanische details heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, een contourgrootte van 230 ((W) × 180.2 ((H) × 10 ((D) mm, een kijkgebied van 215.4 ((W) × 161.8 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 450 g (type). Als SWV, normaal zwart, Transmissive LCM product,AA104SJ05 kan 600 cd/m2 weergeven helderheid 10001 transmisieve contrastverhouding, 85/85/85/85 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetry en reactietijd van 12/12 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 72% (NTSC).Dit product heeft WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 100K uurAA104SJ05 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
