Productdetails:
|
| Merken: | BOE | Diagonale grootte: | 15.6" |
|---|---|---|---|
| Resolutie: | 1366 ((RGB) × 768, WXGA 100PPI | Luminansie: | 220 cd/m2 |
| Zienhoek: | 45/45/20/40 (Type.) (CR≥10) | Max.: | Bergingstemperatuur: -20 ~ 60 °C Bedieningstemperatuur: 0 ~ 50 °C |
| Basisinformatie: | Panelmerk | Panelmodel | NT2vrijheid van vervoer 5 Verenigbaar | |
|---|---|---|---|---|
| Diagonale grootte | 15.6" | Toepassing | ||
| Paneltype | a-Si TFT-LCD, LCM | Model Alias | - | |
| Betrouwbaarheid: | Operatieve temp. | 0 ~ 50 °C | Opbergtemperatuur | -20 ~ 60 °C |
| Pixel kenmerken: | Pixelformaat | 1366 ((RGB) × 768 [WXGA] | Dot Pitch | 0.084 × 0,252 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.252 × 0,252 mm (H × V) [100PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 344.232×193.536 mm (H×V) | Bezelgebied | - |
| Lijst Dim. | 359.5 × 223,8 mm (H × V) | Omtrekdiepte | 3.5/3.8 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 169 (H:V) | Vormstijl | Flat (PCBA Flat, T3.4~4.0mm) | |
| Gaten en beugels: | Gezichtsbevestigingsgaten (8 stuks) op op- en afschroeven | |||
| Andere kenmerken: | Gewicht | 400 g (max.) | Oppervlakte | Verblinding (Haze 0%) |
| Basisinformatie: | Helderheid | 220 cd/m2 (Typ.) | Contrastverhouding | 5001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 45/45/20/40 (Type) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | Om zes uur. | Reactietijd | 12 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.25/1.54 (max.) | |
| 1931 Kleur Gamut: | NTSC-verhouding | 47% | sRGB | 66% dekking |
| Adobe RGB | 50% dekking | DCI-P3 | 49% dekking | |
| Rec.2020 | 35% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Achtergrondverlichting Kenmerken: | Lampvorm | 4 snaren | Typ van de lamp | WLED | Levensduur | 15 K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 9S4P | Positie | Type randlicht | |
| Interface kenmerken: | Type | Ingesloten in de signaalinterface | Positie | - | Lampenbestuurder | Met LED-driver |
| Bestuurder elektrisch: | Inlaatspanning | 5.5/12.0/21.0V (min./type/max.) | Stroominvoer | - | ||
| Verbruik | 2.6W (max.) | |||||
| Signalsysteem: | LVDS (1 ch, 6-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | TBD | ||
| Verbruik | 1.0/1.2W (type/max.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | |||
| Detail van de aansluiting: | Merken | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| STM | MSAK24025P40 | 0.5 mm | 40 pinnen | 1 stuks | LVDS-40P1C6B-050E | |

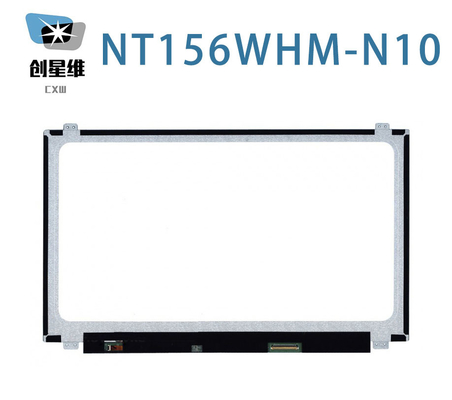

Voor mechanische details heeft het een actief gebied van 344.232 ((W) × 193.536 ((H) mm, contourgrootte van 359.5 ((W) × 223.8 ((H) × 3.8 ((D) mm,met een oppervlaktebehandeling van Glare (Haze 0%)Als een TN, normaal wit, transmisief LCM-product, kan NT156WHM-N10 220 cd/m2 schermhelderheid 500:1 transmisieve contrastverhouding, 45/45/20/40 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 12 (Typ.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 45% (NTSC).Dit product heeft 9S4P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurNT156WHM-N10 maakt gebruik van LVDS (1 ch, 6-bit) als signaalinvoer systeem, dat is verbonden door 40 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
