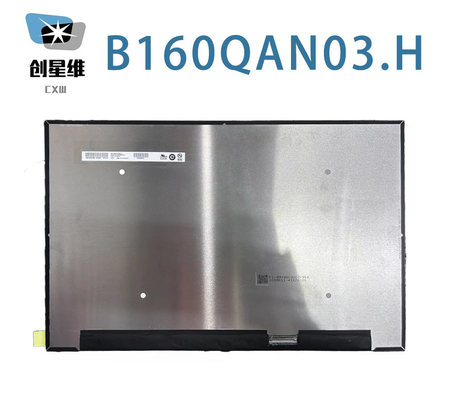

Productdetails:
|
| Brandnaam: | AUO | Diagonale grootte: | 16.0" |
|---|---|---|---|
| Resolutie: | 2560 ((RGB) × 1600, WQXGA 188PPI | Luminansie: | 500 cd/m ² |
| Zienhoek: | 89/89/89/89 (Type.) (CR≥10) | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| B160QAN03.H | LTPS TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 500 (type) | 89/89/89/89 (type) | 9 (Typ.) ((Tr+Td), 7 (Typ.) ((G tot G), 3 (Typ.) ((G tot G) ((OD) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Symmetrie | AHVA, meestal zwart, zendbaar | 1200: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| Witte variatie: | 1.25/1.60 (max.) | ||
| Panelgrootte: | 16.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 2560 ((RGB) × 1600 [WQXGA] | RGB verticale strook | 0.1346×0.1346 [188PPI] | 0.1346x0.1346 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 344.68 ((H) × 215.42 ((V) | - | 349.678 ((H) × 224.424 ((V) | 2.6/4.6 (max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 16:10 (H:V) | Slim (PCBA gebogen, T≤3,0 mm) | |
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 320 g (max.) | - | Antiglare, harde coating (3H) | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 15K (min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Ingesloten in de signaalinterface | ||||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 5.0/12.0/20.0V (min./type/max.) | - | 4.63W (max.) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 545/633 mA (type/max.) | 1.8/1.9W (type/max.) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| eDP (4 lijnen), eDP1.4 | Verbinding | |||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| I-PEX | De in bijlage I vermelde gegevens zijn van toepassing. | 0.5 mm | 40 pinnen | 1 stuks | ||
Voor wat betreft mechanische details heeft het een actief gebied van 344,68 ((W) × 215,42 ((H) mm, contourgrootte van 349,678 ((W) × 224,424 ((H) × 4,6 ((D) mm,met een oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 320g (Max.), vormstype van Slim (PCBA Bent, T≤3.0mm). Als AHVA, normaal zwart, Transmissive LCM product, B160QAN03.H kan 500 cd/m2 aanbrengen1 transmisief contrastverhouding, 89/89/89/89 (type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en responstijd van 9 (type) (Tr+Td), 7 (type) (G tot G), 3 (type) (G tot G) (OD) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurB160QAN03.H maakt gebruik van eDP (4 Lanes) als signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
