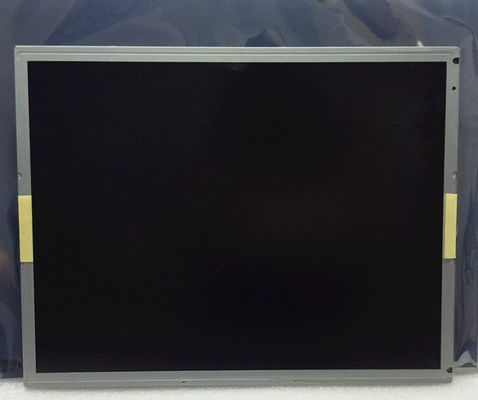

Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 12.1“ |
|---|---|---|---|
| resolutie: | 800 (RGB) ×600, SVGA 82PPI | Lijst (mm): | 279 (W) ×209 (H) ×9.3 (D) |
| Luminansie: | 400 (Type.) (cd/m ²) | Zienhoek: | 80/80/65/75 (type) |
| Max.: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -20 ~ 70 °C |
| Basisinformatie: | Brandnaam | Model 1 Verenigbaar | Type | Model Alias |
|---|---|---|---|---|

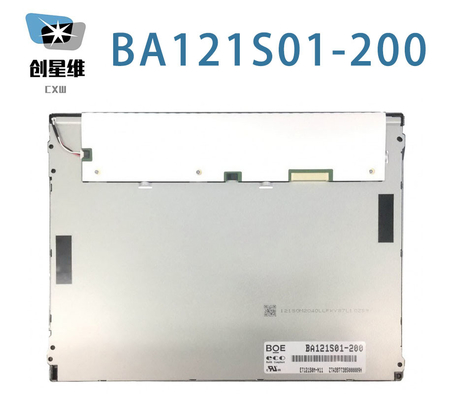

| BA121S01-200 | a-Si TFT-LCD, LCM | ET121S0M-N11 | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Panelgrootte: | 12.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 246 × 184,5 mm | 2490,05 × 188,30 mm | 279 × 209 mm | 5.73/9.3 (type/max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Holes voor het bevestigen van de voorzijde (6-Φ3.4) aan de linkerkant, aan de rechterkant van de rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 500 g (max.) | Antiglare (Haze 25%) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normaal wit, transmisief | 8001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/65/75 (type) | 12 uur. | 30 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 55% | 77% | 57% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.33 (Type./Max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| - | 3.3V (type.) | 0.4/0.45W (type/max.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
 |
Verbinding | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSB240420HEA | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C8B-080B | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 30K (min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Verbinding | Met LED-driver | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| STM | MSB24038P5 | 1 stuks | 1.25 mm | 5 pinnen | ||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| - | 12.0±0,5V | |||||
Het heeft een actieve oppervlakte van 246 ((W) × 184.5 ((H) mm, een contourgrootte van 279 ((W) × 209 ((H) × 9.3 ((D) mm, een kijkoppervlakte van 249.05 ((W) × 188.30 ((H) mm, met oppervlaktebehandeling van Antiglare (Haze 25%), nettogewicht van 500 g (Max.). Als TN, normaal wit, doorgevoelig LCM-product, kan BA121S01-200 een schermhelderheid van 400 cd/m2 bieden 800:1 transmisieve contrastverhouding, 80/80/65/75 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 12 uur en reactietijd van 30 (Type.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 55% (NTSC).Dit product nam WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 30K uurBA121S01-200 maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.)
