Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 10.4“ |
|---|---|---|---|
| resolutie: | 800 (RGB) ×600, SVGA 96PPI | Lijst Dim.: | 236 ((H) × 176,9 ((V) × 5,9 ((D) mm |
| Luminansie: | 350 cd/m2 (Type.) | Zienhoek: | 80/80/65/75 (type) |
| Milieu: | Operatietemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|

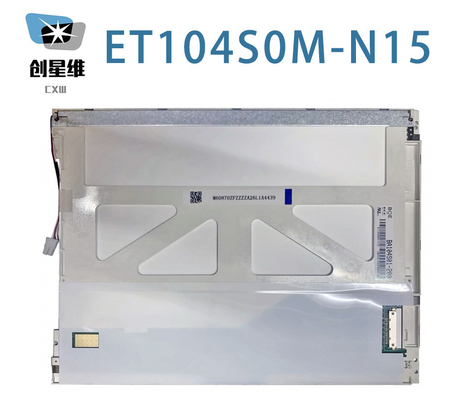

| ET104S0M-N15 | a-Si TFT-LCD, LCM | - | ||
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Schermgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.088×0.264 mm | 0.264 × 0,264 mm [96PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 211.2×158,4 mm | 215 × 162 mm | 236 × 176,9 mm | 50,6 ± 0,3 mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 300 g (max.) | - | Antiglare (Haze 25%) | ||
| Gaten en beugels: | Gezichtsbevestigingsgaten (4-Φ2.5, 2-R1.25) aan de linkerkant, rechter rand | |||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 350 cd/m2 (Type.) | TN, normaal wit, transmisief | 8001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| 12 uur. | 80/80/65/75 (type) | 30 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 8455K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.284; Y:0.320 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 57% | 78% | 60% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte uniformiteit: | 1.25/1.43 (Type./Max.) | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (bovenzijde) | 30K (min.) | 6S4P | Array | - | |
| WLED Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 19.2/19.8V (type/max.) | 100 mA (typisch) | 1.92/1.98W (type/max.) | ||||
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | BHSR-02VS-1 | 1 stuks | 2 pinnen | 3.5 mm | BLE-2PINS-AC | |
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 150/180mA (type/max.) | 0.50/0.59W (type/max.) | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| LVDS (1 ch, 6/8-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| STM | MSB24013P20 | 1 stuks | 20 pinnen | 1.0 mm | ||
Voor wat betreft mechanische details heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, contourgrootte van 236 ((W) × 176.9 ((H) × 5.9 ((D) mm,zichtgebied van 215 ((W) × 162 ((H) mm, met oppervlaktebehandeling van Antiglare (Haze 25%), nettogewicht van 300 g (Max.). Als TN, normaal wit, transmisief LCM-product, kan ET104S0M-N15 350 cd/m2 schermhelderheid 800:1 transmisieve contrastverhouding, 80/80/65/75 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 12 uur en reactietijd van 30 (Type.) ((Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 55% (NTSC).Dit product heeft 6S4P WLED als achtergrondverlichtingssysteem gebruikt, dat is geplaatst als Edge-lichttype (bovenzijde) en heeft een levensduur van 30K uurET104S0M-N15 maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 20 pinnen connector met stroomtoevoerspanning van 3.3V (type- Ja.
