Productdetails:
|
| Brandnaam: | BOE | Diagonale grootte: | 10.1“ |
|---|---|---|---|
| resolutie: | 1280 (RGB) ×800, WXGA 149PPI | Lijst Dim.: | 233.2(H) ×152.9(V) ×10.4(D) mm |
| Luminansie: | 400 cd/m2 (Typ.) | Zienhoek: | 85/85/85/85 (type) |
| Milieu: | Operatietemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|

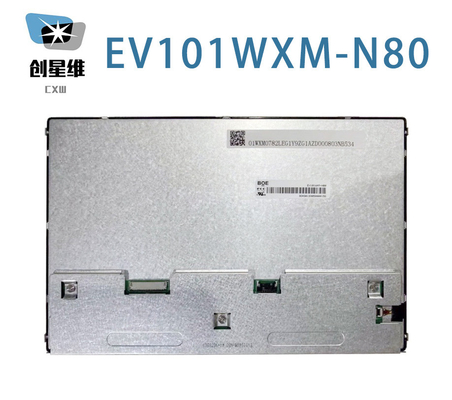

| EV101WXM-N80 | a-Si TFT-LCD, LCM | - | ||
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Schermgrootte: | 10.1" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 1280 (RGB) × 800, WXGA | RGB verticale strook | 00,0565 × 0,1695 mm | 0.1695×0.1695 mm [149PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 216.96 × 135,6 mm | 219.4×138,0 mm | 233.2×152,9 mm | 6.7/10.4 (type/max.) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 505 g (type.) | - | - | ||
| Gaten en beugels: | Zijdelingse bevestigingsgaten (4-M2) aan linker, rechter rand | |||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ADS, meestal zwart, zendbaar | 9001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Symmetrie | 85/85/85/85 (type) | 30 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6485K | 16.2M (6-bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamut: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 48% | 68% | 51% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte uniformiteit: | 1.54/1.67 (Type./Max.) | ||
| Transmissiviteit: | 50,4% (typisch) | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 30K (min.) | - | - | - | |
| WLED Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 12 ± 0,5 V | 220/280mA (type/max.) | 2.6W (type.) | ||||
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| 1 stuks | 6 pinnen | |||||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 250/330mA (type/max.) | 0.8/1.1W (type/max.) | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| LVDS (1 ch, 8-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| HRS | DF19G-20P-1H ((56) | 1 stuks | 20 pinnen | 1.0 mm | ||
Voor wat betreft mechanische details heeft het een actief gebied van 216,96 ((W) × 135,6 ((H) mm, contourgrootte van 233,2 ((W) × 152,9 ((H) × 10,4 ((D) mm, kijkgebied van 219.4 ((W) × 138.0(H) mm, nettogewicht van 505g (Type). Als ADS, normaal zwart, Transmissive LCM product, kan EV101WXM-N80 400 cd/m2 display helderheid 900:1 transmissive contrast ratio, 85/85/85/85 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste gezichtsrichting op Symmetrie, en reactietijd van 30 (Typ.) ((Tr+Td) ms. De grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bit + FRC voor elk punt,dus een palet van 16.2M kleuren, ook met de prestaties van het kleurenpalet 48% (NTSC). Dit product heeft WLED als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype, en heeft een levensduur van 30K uur,externe achtergrondverlichtingsdriver is extra nodig. EV101WXM-N80 maakt gebruik van LVDS (1 ch, 8-bit) als het signaalinvoer systeem, dat is verbonden door 20 pinnen Connector met stroomtoevoerspanning van 3.3V (Type.).
