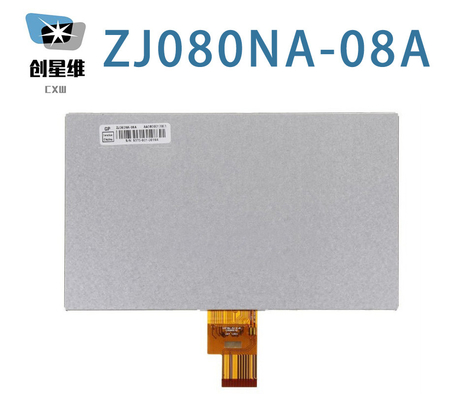

Productdetails:
|
| Brandnaam: | Chimei Innolux | Diagonale grootte: | 8.0“ |
|---|---|---|---|
| Resolutie: | 1024 (RGB) ×600, WSVGA 148PPI | Actief gebied: | 176.64 (W) ×99.36 (H) mm |
| 176.64 (W) ×99.36 (H) mm: | 192.8 (W) ×116.9 (H) ×6.7 (D) MM | GLACHTE: | 500 cd/m ² (Type.) |
| Zienhoek: | 75/75/70/75 (type) | Milieu: | Werktemperatuur: -20 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| ZJ080NA-08A | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 8.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB verticale strook | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 6.4±0,3 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | ||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 0.23 kg (type.) | |||
| Panelgrootte: | 8.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB verticale strook | 00,0575 × 0,1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 1760,64 × 99,36 mm | 1790,84 × 103,16 mm | 192.8 × 116,9 mm | 6.4±0,3 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:9 (W: H) | Landschapstype | ||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 0.23 kg (type.) | |||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (Type.) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Type.) ((VDD/AVDD/VGH/VHL) | 0.39W (Type.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | FPC | LVDS (1 ch, 8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| 1 stuks | 0.5 mm | 40 pinnen | ||||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 20K (type) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 360/420mA (type/max.) | 9.9/10.5V (type/max.) | 3.56W (type.) | ||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | - Nee, niet echt. | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 176,64 ((W) × 99,36 ((H) mm, een contourgrootte van 192,8 ((W) × 116,9 ((H) × 6,7 ((D) mm, een kijkgebied van 179.84 ((W) × 103.16(H) mm, nettogewicht van 0,23Kgs (Type). Als een TN, normaal wit, Transmissive LCM product, kan ZJ080NA-08A 500 cd/m2 display helderheid 700:1 transmissive contrast ratio, 75/75/70/75 (Type.) (CR≥10) (L/R/U/D) kijkhoek, optimale zichtrichting om 6 uur, en responstijd van 10/20 (Typ.) ((Tr/Td) ms. De grijschaal of de helderheid van de subpixel wordt bepaald met een 8-bits grijschaalsignaal voor elk punt,dus een palet van 16.7M kleuren, ook met de prestaties van het kleurenpalet 70% (NTSC). Dit product heeft WLED als zijn achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 20K uur,externe achtergrondverlichtingsdriver is extra nodig. ZJ080NA-08A maakt gebruik van LVDS (1 ch, 8-bit) als signaalinvoer systeem, dat is verbonden door 40 pins FPC met een voedingspanning van 3.3/11.0/20.0/-6.8V (Type.)
