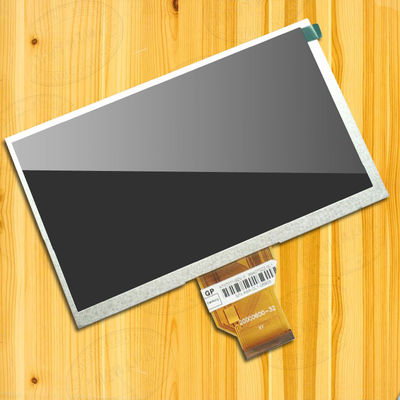

Productdetails:
|
| Brandnaam: | INNOLUX | Diagonale grootte: | 7.0“ |
|---|---|---|---|
| Besluit nr.: | 1024 (RGB) ×600, WSVGA 170PPI | Actief gebied: | 154.214 (W) ×85.92 (H) mm |
| GLACHTE: | 500 cd/m ² (Type.) | Zienhoek: | 80/80/60/70 (type) |
| Milieu: | Werktemperatuur: -20 ~ 70 °C; opslagtemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|

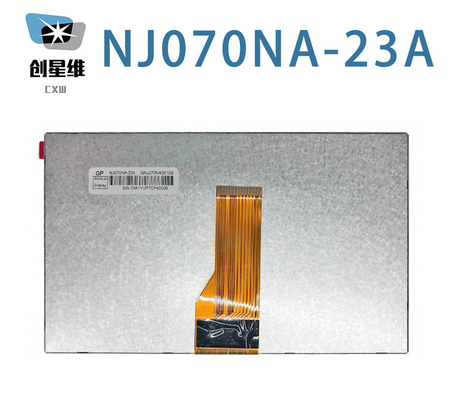

| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 500 (type) | 80/80/60/70 (type) | 10/15 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 800: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310; Y:0.330 | |
| Witte variatie: | 1.33/1.43 (Type./Max.) | ||
| Panelgrootte: | 7.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB verticale strook | 0.1506×0.1432 [170PPI] | 0.0502x0.1432 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 154.214(H) × 85.92(V) | 157.21(H) × 89.49(V) | 164.9 ((H) × 100 ((V) | 40,8 ± 0,3 mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 169 (H:V) | ||
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 1350 g (Type.) | - | Hardcoating | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 20K (min.) | - | |
| WLED Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
| 8.4/9.9/10.2V (type/max.) | 265 mA (typisch) | 2.62W (Type.) | ||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | - Nee, niet echt. | Ingesloten in de signaalinterface | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (Type.) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (type) ((DIDD/AIDD/IGH/IGL) | 0.4W (type.) | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| FPC-gegevens: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| 0.5 mm | 40 pinnen | 1 stuks | ||||
Voor wat betreft mechanische details heeft het een actief gebied van 154.214 ((W) × 85.92 ((H) mm, een contourgrootte van 164.9 ((W) × 100 ((H) × 5.1 ((D) mm, een kijkgebied van 157.21 ((W) × 89.49(H) mm, met oppervlaktebehandeling van harde coating, nettogewicht van 1350g (type). Als TN, normaal wit, transmisief LCM-product, kan NJ070NA-23A 500 cd/m2 schermhelderheid 800:1 transmisieve contrastverhouding, 80/80/60/70 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur en reactietijd van 10/15 (Type.) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 8-bit grijschaal signaal voor elke stipDit product heeft WLED als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype en een levensduur van 20K uur heeft.externe achtergrondverlichtingsdriver is extra nodig. NJ070NA-23A maakt gebruik van LVDS (1 ch, 6/8-bit) als signaalinvoer systeem, dat is verbonden door 40 pins FPC met een voedingsspanning van 3,3/12/15/-10V (Type.)
