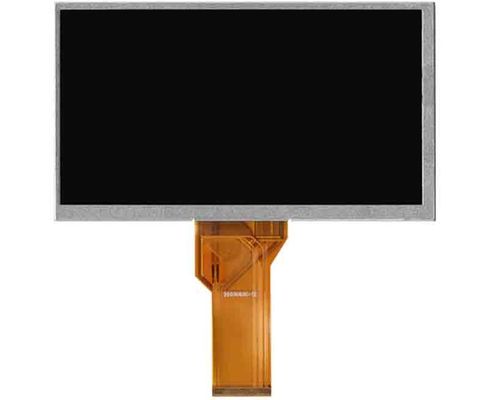

Productdetails:
|
| Brandnaam: | INNOLUX | Diagonale grootte: | 7.0“ |
|---|---|---|---|
| Resolutie: | 1024 (RGB) ×600, WSVGA 169PPI | Actief gebied: | 153.6 (W) ×90 (H) mm |
| Luminansie: | 500 cd/m ² (Type.) | Zienhoek: | 75/75/70/75 (type) |
| Max.: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -30 ~ 80 °C |
| Basisinformatie: | Brandnaam | Model | Type | Model Alias |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Betrouwbaarheid: | RoHS | Werktemperatuur | Bergingstemperatuur | Trillingsweerstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panelgrootte: | 7.0 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB verticale strook | 0.050×0.150 mm | 0.150×0.150 mm [169PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 153.6 × 90 mm | 156.4 × 92,8 mm | 1650,75 × 105,39 mm | 40,80±0,3 mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 17:10. | Landschapstype | ||
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 156 g | Glanzers (waas 0%) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 500 cd/m2 (Typ.) | TN, normaal wit, transmisief | 7001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 75/75/70/75 (type) | Om zes uur. | 10/15 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6638K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.310; Y:0.330 | |
| Variatie van de helderheid: | 1.33/1.43 (Type./Max.) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (type) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Type.) | 0.35W (Type.) | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| 1 stuks | 0.5 mm | 40 pinnen | ||||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 15K ((Type.) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| een vermogen van niet meer dan 300 mA; | 9.9/10.5V (type/max.) | 2.38W (type.) | ||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | Ingesloten in de signaalinterface | - Nee, niet echt. | ||||
Voor mechanische details heeft het een actief gebied van 153,6 ((W) × 90 ((H) mm, een contourgrootte van 165,75 ((W) × 105,39 ((H) × 5,1 ((D) mm, een kijkgebied van 156.4 ((W) × 92.8 ((H) mm, met oppervlaktebehandeling van Glare (Haze 0%), nettogewicht van 156g. Als TN, normaal wit, transmisief LCM-product, kan ZJ070NA-01P 500 cd/m2 schermhelderheid 700:1 transmisieve contrastverhouding, 75/75/70/75 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en responstijd van 10/15 (Type.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit / 6-bit + Hi-FRC grijschaal signaal voor elke stip, waardoor een palet van 262K/16.7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 70% (NTSC).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurZJ070NA-01P maakt gebruik van LVDS (1 ch, 6/8-bit) als het signaalinvoer systeem, dat is verbonden door 40 pins FPC met stroomtoevoerspanning van 3.3/11.0/20.0/-6.8V (type) (DVDD/AVDD/VGH/VHL).
