Productdetails:
|

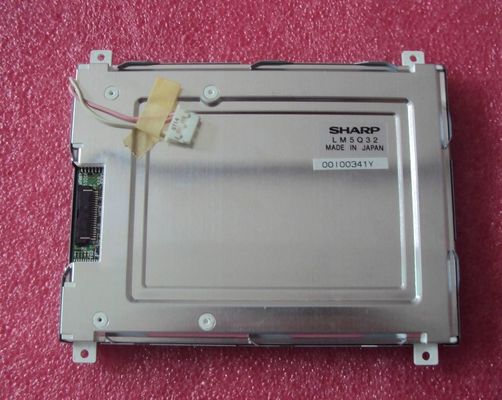

| Comité merk: | Scherp | Comité model: | LM5Q32 |
|---|---|---|---|
| GLACHTE: | 120 cd/m ² (Type.) | Resolutie: | 320 ((RGB) × 240, QVGA, 80PPI |
| Panelgrootte: | 5.0“ | Lamptype: | 1 PCs CCFL, 15K-uren, zonder Bestuurder |
| Signaalinterface: | Parallel Data (8-bit), 20 pins Connector | Omgeving: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -25 ~ 65 °C |
| Markeren: | Het Scherpe TFT LCD Scherm van SVGA,Het Industriële LCD Comité van XGA,De Vertoning van LVDS TFT LCD |
||
| Basisinformatie: | Helderheid | 120 cd/m2 (Typ.) | Contrastverhouding | 301 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 35/35/15/25 (type) ((CR≥5) | Optische modus | STN, meestal zwart, transmisief | |
| Zichtrichting | Om zes uur. | Reactietijd | 150/50 (Type) (Tr/Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.290" Wy:0.300 | Kleurennummers | Kleur |
| Kleurtemperatuur | 8558K | Witte uniformiteit | - |
| Pixel kenmerken: | Pixelformaat | 320 ((RGB) × 240 [QVGA] | Dot Pitch | 0.105 × 0,315 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.315 × 0,315 mm (H × V) [80PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 100.8 × 75,6 mm (H × V) | Bezelgebied | 103.4 × 78,3 mm (H × V) |
| Lijst Dim. | 134 × 113 mm (H × V) | Omtrekdiepte | 10.5 (maximaal) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 43 (H:V) | Vormstijl | ||
| Andere kenmerken: | Gewicht | 150 g (typisch) | Oppervlakte | - |
| Achtergrondverlichting Kenmerken: | Lampvorm | Recht. | Typ van de lamp | CCFL | Levensduur | 15 K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 1 stuks | Positie | Typ randlicht (bovenzijde) | |
| Lamp elektrisch: | Inlaatspanning | 720 V (type) | Stroominvoer | 4.0±1mA | ||
| Frequentie | 30/80KHz (min./max.) | Startspanning | 1280/1600V (max.) (Ta=+25/0°C) | |||
| Verbruik | 2.9W (Type.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | BHR-03VS-1 | 4.0 mm | 3 pinnen | 1 stuks | BLL-3PINS-HNL | |
| Signalsysteem: | Parallelle gegevens (8-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 5.0V (type.) | Stroominvoer | 3/5mA (type/max.) | ||
| Verbruik | 310/400 mW (type/max.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| FCI | SFR20R-1ST | 0.8 mm | 20 pinnen | 1 stuks | ||
LM5Q32 ondersteunt weergave320 ((RGB) × 240(QVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat de mechanische details betreft, heeft het een actief gebied van 100.8 ((W) × 75.6 ((H) mm, contourgrootte van 134 ((W) × 113 ((H) × 10.5 ((D) mmAls een STN, normaal zwart, transmisief LCM product, kan LM5Q32 120 cd/m2 schermhelderheid bieden:1 transmisieve contrastverhouding, 35/35/15/25 (Typ.) ((CR≥5) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur, en reactietijd van 150/50 (Typ.) ((Tr/Td) ms., waardoor een kleurenpalet wordt gepresenteerd.Dit product heeft 1 stuks CCFL aangenomen als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (Bovenste zijde) en hebben een werkende levensduur van 15K uur, is een externe achtergrondverlichtingsaandrijver extra nodig.
