Productdetails:
|
| Brandnaam: | Scherp | Model: | LM5Q32R |
|---|---|---|---|
| Luminansie: | 120 cd/m ² (Type.) | Diagonale grootte: | 5.0inch |
| Lichtbron: | CCFL [1 stuks], 15 km uur, W/O Driver | Pixelindeling: | 320 ((RGB) × 240 [QVGA] 80PPI |
| Interface type: | Parallel Data (8-bit), 20 pins Connector | Omgeving: | Operatietemperatuur: 0 ~ 60 °C; opslagtemperatuur: -25 ~ 65 °C |
| Markeren: | Het Scherpe TFT LCD Scherm van SVGA,Het Industriële LCD Comité van XGA,De Vertoning van LVDS TFT LCD |
||
| Schermgrootte: | 5.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 320 ((RGB) × 240, QVGA | RGB verticale strook | 0.105 × 0,315 mm | 0.315 × 0,315 mm [80 PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 100.8×75,6 mm | 103.4 × 78,3 mm | 134 × 113 mm | 10.5 (maximaal) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 150 g (typisch) | - | - | ||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 120 cd/m2 (Typ.) | STN, meestal zwart, transmisief | 301 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 35/35/15/25 (type) ((CR≥5) | 150/50 (Type) (Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 8558K | Kleur | X:0.290; Y:0.300 |
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 5.0V (type.) | 3/5mA (type/max.) | 310/400 mW (type/max.) | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallelle gegevens (8-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| FCI | SFR20R-1ST | 1 stuks | 20 pinnen | 0.8 mm | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | 15K (min.) | 1 stuks | Recht. | - | |
| CCFL Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 720 V (type) | 4.0±1mA | 2.9W (Type.) | ||||
| Werkfrequentie | Startspanning | |||||
| 30/80KHz (min./max.) | 1280/1600V (max.) (Ta=+25/0°C) | |||||
| Interface kenmerken: | Staat van CCFL-rijder | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | BHR-03VS-1 | 1 stuks | 3 pinnen | 4.0 mm | BLL-3PINS-LNH | |

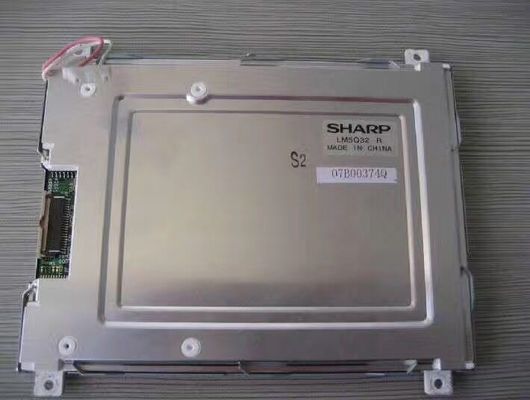

LM5Q32R ondersteunt weergave320 ((RGB) × 240(QVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat de mechanische details betreft, heeft het een actief gebied van 100.8 ((W) × 75.6 ((H) mm, contourgrootte van 134 ((W) × 113 ((H) × 10.5 ((D) mmAls een STN, normaal zwart, transmittief LCM-product kan LM5Q32R 120 cd/m2 schermhelderheid bieden:1 transmisieve contrastverhouding, 35/35/15/25 (Typ.) ((CR≥5) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur, en reactietijd van 150/50 (Typ.) ((Tr/Td) ms., waardoor een kleurenpalet wordt gepresenteerd.Dit product heeft 1 stuks CCFL aangenomen als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type (Bovenste zijde) en hebben een werkende levensduur van 15K uur, is een externe achtergrondverlichtingsaandrijver extra nodig.
