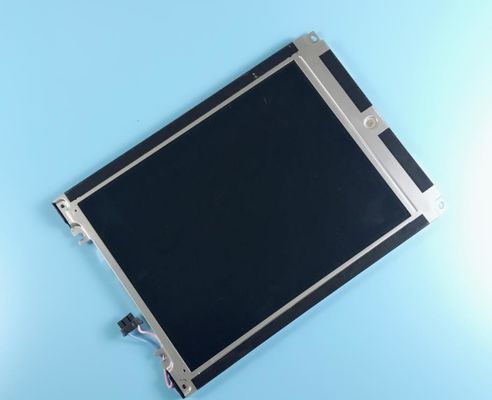

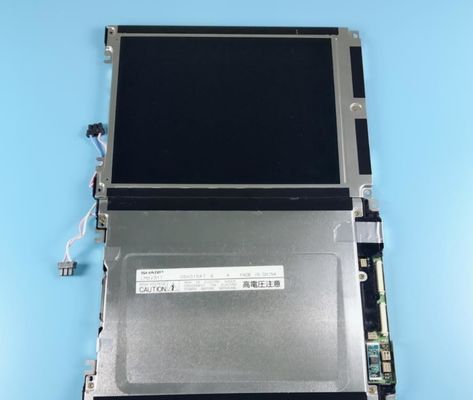

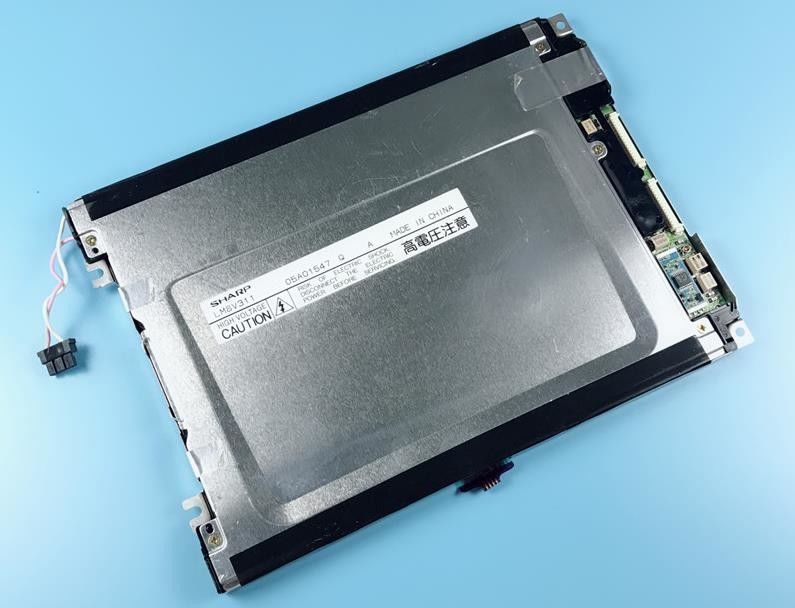

Productdetails:
|
| Modelnaam: | LM8V311 | Vervaardiging: | Scherp |
|---|---|---|---|
| Luminansie: | 55 cd/m ² (Type.) | Achterlicht: | 1 PC CCFL, 25K uur, Geen chauffeur |
| Schermgrootte: | 7,7 duim | Pixelaantal: | 640 ((RGB) × 480 (VGA) 103PPI |
| Signaaltype: | Parallel Data (8-bit), 29 pins Connector | Max.: | Bergingstemperatuur: -25 ~ 60 °C Bedieningstemperatuur: 0 ~ 40 °C |
| Markeren: | De Industriële Lcd Vertoning van QVGA 113PPI,De Aanrakingscomité van WLED LVDS TFT,500nits scherpe TFT LCD-Vertoning |
||
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| SCHARP | LM8V311 | CSTN-LCD, LCM | - | |
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| 0 ~ 40 °C | -25 ~ 60 °C | - |
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 55 cd/m2 (Typ.) | STN, meestal zwart, transmisief | 301 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| - | 30/30/15/30 (type) | 270/80 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 8841K | Kleur | X:0.275; Y:0.330 |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | 25K (min.) | 1 stuks | Recht. | - | |
| CCFL Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 490/539V (type/max.) | 3.0/5.0mA (type/max.) | 1.47W (Type.) | ||||
| Werkfrequentie | Startspanning | |||||
| 30/70KHz (min./max.) | 700/1050V (max.) (Ta=+25/0°C) | |||||
| Interface kenmerken: | Staat van CCFL-rijder | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| HONDA | QZ-19-3F01 | 1 stuks | 3 pinnen | BLL-3PINS-LNH | ||
| Schermgrootte: | 7.7" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 640 ((RGB) × 480, VGA | RGB verticale strook | 0.082×0.246 mm | 0.246 × 0,246 mm [103PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 157.42×118,06 mm | - | 197 × 142,5 mm | 9.5 (maximaal) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Aanraakpaneel: | Aanrakingspunten | Type signaal | Controller | Technologie |
| - | - | - | 4-draad Resistive Touch, F/G | |
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 310 g (typisch) | - | - | ||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 40/60 mA (type/max.) | 130/200 mW (type/max.) | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallelle gegevens (8-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| molex | 53261-1510 | 1 stuks | 15 pinnen | 1.25 mm | ||
| molex | 53261-1410 | 1 stuks | 14 pinnen | 1.25 mm | ||
LM8V311 ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.,Nettogewicht 310 g (type). Als een STN, normaal zwart, transmittief LCM-product, kan LM8V311 55 cd/m2 display helderheid 30:1 transmittief contrastverhouding, 30/30/15/30 (type.) ((CR≥5) (L/R/U/D) kijkhoek , en reactietijd van 270/80 (Typ.) ((Tr/Td) ms., waardoor een kleurpalet wordt gepresenteerd.Dit product heeft 1 stuks CCFL aangenomen als het is achterlicht systerm die werd geplaatst als Edge licht type (Bovenste zijde) en hebben een werkende levensduur van 25K uur, is een externe achtergrondverlichtingsaandrijver extra nodig.
