Productdetails:
|
| Schermgrootte: | 5.7 inch | Modelnaam: | LQ057Q3DC03 |
|---|---|---|---|
| Zienhoek: | 80/80/80/65 (type) | Luminansie: | 500 cd/m ² (Type.) |
| Aantal pixels: | 320×240 ((RGB) (QVGA) 70PPI | Achterlicht: | WLED, 50K uur, met LED Driver |
| Max.: | Bergingstemperatuur: -30 ~ 80 °C Bedieningstemperatuur: -30 ~ 80 °C | Signaaltype: | Parallel RGB (1 ch, 6-bit), 33 pins Connector |
| Markeren: | De Scherpe TFT LCD Vertoning van QVGA,Comité van symmetrie het Scherpe TFT |
||
LQ057 Serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Pixel kenmerken: | Pixelformaat | 320×240 (RGB) [QVGA] | Dot Pitch | 0.360 × 0,120 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB horizontale strook | Pixel Pitch | 0.360×0.360 mm (H×V) [70PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 115.2 × 86,4 mm (H × V) | Bezelgebied | 121.0 × 92,2 mm (H × V) |
| Lijst Dim. | 144 × 104,6 mm (H × V) | Omtrekdiepte | 12.3±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 43 (H:V) | Vormstijl | ||
| Gaten en beugels: | Achterste bevestigingsgaten (4-Φ2.6) | |||
| Andere kenmerken: | Gewicht | 210 g (maximaal.) | Oppervlakte | Glare (Haze 0%), Hard coating (2H) |
| Basisinformatie: | Helderheid | 500 cd/m2 (Typ.) | Contrastverhouding | 3501 (min.) (overbrengen) |
|---|---|---|---|---|
| Zienhoek | 80/80/80/65 (type) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | 12 uur. | Reactietijd | 30 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | - |
| Achtergrondverlichting Kenmerken: | Lampvorm | - | Typ van de lamp | WLED | Levensduur | 50K ((Type.) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | - | Positie | Type randlicht | |
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | Met LED-driver |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | SM06B-SRSS-TB ((LF) ((SN)) | 1.0 mm | 6 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Inlaatspanning | 11.2/12.0/12.6V (min./type/max.) | Stroominvoer | 200/250 mA (type/max.) | ||
| Signalsysteem: | Parallel RGB (1 ch, 6-bit) | Logische spanning | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | 10/30 mA (type/max.) | ||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| HRS | FH12-33S-0.5SH ((55) | 0.5 mm | 33 pinnen | 1 stuks | DRGB-33P1C6B-015A | |

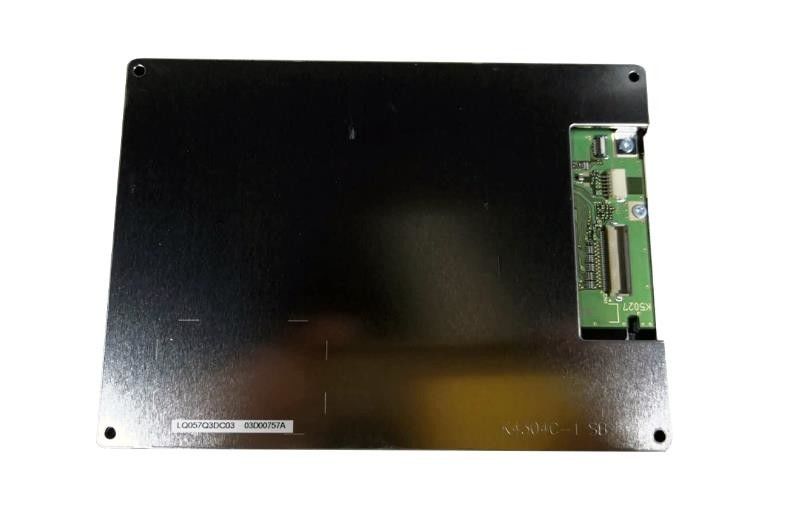

LQ057Q3DC03 ondersteunt weergave320×240 (RGB)(QVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Horizontale Streep. Wat betreft mechanische details, heeft het een actief gebied van 115,2 ((W) × 86,4 ((H) mm, contourgrootte van 144 ((W) × 104,6 ((H) × 12.8 ((D) mm, zichtgebied 121,0 ((W) × 92,2 ((H) mm, met oppervlaktebehandeling van Glare (Haze 0%), Hard coating (2H), nettogewicht 210 g (Max.).LQ057Q3DC03 kan 500 cd/m2 display helderheid 3501 transmisieve contrastverhouding, 80/80/80/65 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 12 uur en reactietijd van 30 (Typ.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft WLED als achtergrondverlichtingssysteem, dat als Edge-lichttype is geplaatst en een levensduur van 50K uur heeft, met LED Driver.
