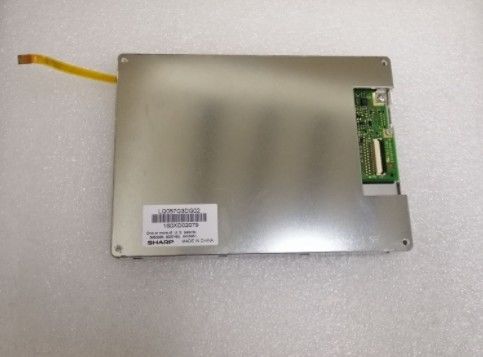

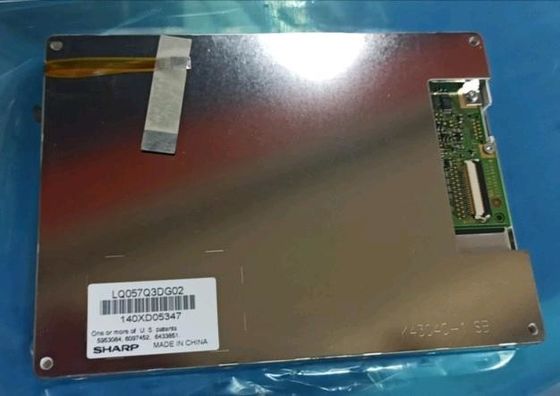

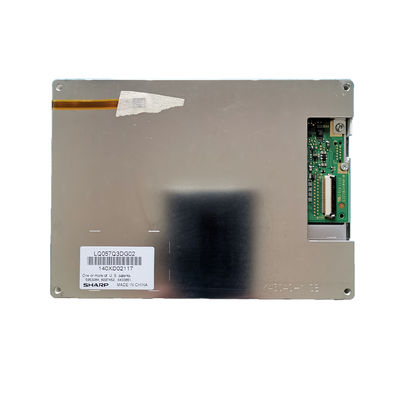

Productdetails:
|
| Model: | LQ057Q3DG02 | Brandnaam: | Scherp |
|---|---|---|---|
| Pixelformaat: | 320 ((RGB) × 240 [QVGA] 70PPI | Diagonale grootte: | 5.7 inch |
| Interface type: | CMOS (1 CH, 6 beetje), 33 speldenschakelaar | Lichtbron: | WLED [5S4P], 30 km uur |
| Luminansie: | 400 cd/m2 | Milieu: | Operatietemperatuur: -30 ~ 70 °C; opslagtemperatuur: -30 ~ 70 °C |
| Markeren: | De Scherpe TFT LCD Vertoning van QVGA,Comité van symmetrie het Scherpe TFT |
||
LQ057 Serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| SCHARP | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -30 ~ 70 °C | -30 ~ 70 °C | - |
| Schermgrootte: | 5.7" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 320 ((RGB) × 240, QVGA | RGB verticale strook | 0.120×0.360 mm | 0.360×0.360 mm [70PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 115.2 × 86,4 mm | 121.0 × 92,2 mm | 144 × 103,8 mm | 12.3±0,5 mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 210 g (maximaal.) | - | - | ||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normaal wit, transmisief | 5501 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| 12 uur. | 80/80/80/65 (type) | 30/10 (Type.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Typ randlicht (bovenzijde) | 30K (type) | 5S4P | 4 snaren | - | |
| WLED Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 16.0/17.5V (type/max.) | 20 mA (typisch) | 1.28W (type.) | ||||
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| - | FPC | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| 1 stuks | 8 pinnen | 0.5 mm | ||||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 20/30 mA (typisch) | - | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,1VCC; 0,9VCC≤VIH≤VCC | |||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| CMOS (1 ch, 6-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| IRISO | IMSA-9637S-33Y902 | 1 stuks | 33 pinnen | 0.5 mm | DRGB-33P1C6B-040A | |
LQ057Q3DG02 ondersteunt weergave320 ((RGB) × 240(QVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 115,2 ((W) × 86,4 ((H) mm, contourgrootte van 144 ((W) × 103,8 ((H) × 12.8 ((D) mmAls een TN, normaal wit, transmisief LCM-product kan LQ057Q3DG02 400 cd/m2 schermhelderheid 550:1 transmisieve contrastverhouding, 80/80/80/65 (Type.) ((CR≥5) (L/R/U/D) kijkhoek, beste kijkrichting om 12 uur en reactietijd van 30/10 (Type.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 5S4P WLED als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (Bovenste zijde) en heeft een levensduur van 30K uur.
