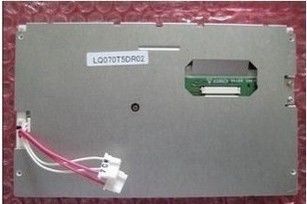

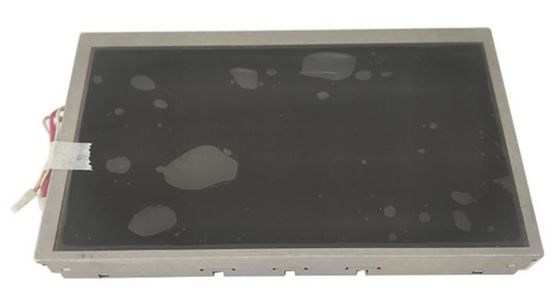

Productdetails:
|
| Vervaardiging: | Scherp | Modelnaam: | LQ070T5DR02 |
|---|---|---|---|
| Achterlicht: | 2 stuks CCFL, 10K uur, geen chauffeur | Signaaltype: | Parallel RGB (1 ch, 6-bit), 36 pins Connector |
| Schermgrootte: | 7.0inCH | Luminansie: | 400 cd/m2 (Typ.) |
| Aantal pixels: | 480 ((RGB) × 240 (WQVGA) 77PPI | Max.: | Bergingstemperatuur: -40 °C tot 85 °C Werktemperatuur: -30 °C tot 85 °C; Trillingsniveau: 2,9 G (28, |
| Markeren: | De Scherpe TFT LCD Vertoning van CCFL,De Aanrakingscomité van WLED LVDS TFT |
||
LQ070 Serie LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Basisinformatie: | Brandnaam | SCHARP | Model | LQ070T5DR02 |
|---|---|---|---|---|
| Type | LCM a-Si TFT-LCD | Gebruikt voor | ||
| Schermgrootte | 7.0" | Alias | - | |
| Milieu: | Opbergtemperatuur | -40 ~ 85 °C | Operatieve temp. | -30 ~ 85 °C |
| RoHS | - | Vibratie | 2.9G (28,4 m/s2) |
| Pixel kenmerken: | Resolutie | 480 (RGB) × 240, WQVGA | Dot Pitch ((mm)) | 0.107 × 0,3625 (H × V) |
|---|---|---|---|---|
| Pixelformaat | RGB verticale strook | Pixel Pitch ((mm) | 0.321×0.3625 (H×V) [77PPI] | |
| Mechanische afmetingen: | Actieve oppervlakte ((mm) | 154.08 ((H) × 87 ((V) | Bezelgebied ((mm) | 159.1 ((H) × 91.9 ((V) |
| Lijst Dim. ((mm) | 170.1 ((H) × 103.4 ((V) | Diepte ((mm) | 15.2±0.5 | |
| Overzichtskenmerken | Vormstijl | Platte rechthoek | De vorm van de contour | |
| Afmetingsgraad | 169 (H:V) | Oriëntatie | Landschapstype | |
| Montage: | Achterste bevestigingsgaten (4-Φ2.05) | |||
| Andere specificaties: | Gewicht | 280 g (max.) | Behandeling | Antiglare, antireflectie |
| Basisinformatie: | Lichtsterkte ((cd/m2) | 400 (type) | Contrastverhouding | 1001 (min.) (overbrengen) |
|---|---|---|---|---|
| Zienhoek | 65/65/40/65 (type) | Afbeeldingsmodus | TN, normaal wit, transmisief | |
| Het beste zicht op | Om zes uur. | Reactie (s) | 30/50 (Typ.) ((Tr/Td) | |
| Kleurenprestaties: | Witte coördinaten | X:0.313; Y:0.329 | Kleuren weergeven | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | - |
| Signal Electrical: | Spanningsvoorziening | 5/10/-10V (Type.) ((VSH/VGH/VGL) | Huidig aanbod | 35/25/-22mA (type) (ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Signaaltype: | Parallel RGB (1 ch, 6-bit) | Signalspanning | VIL≤0,9V; 2,3V≤VIH | |||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| JST | 36FLZ-RSM1-R-TB | 1 stuks | 36 pinnen | 0.5 mm | DRGB-36P1C6B-020A | |
| Achterlicht Kenmerken: | Vorm | Recht. | Type | CCFL | Positie | Typ randlicht (onderzijde) |
|---|---|---|---|---|---|---|
| Vervanging | - | Hoeveelheid | 2 stuks | Levensduur | 10K ((min.) (uren) | |
| Lamp elektrisch: | Spanningsvoorziening | 370 ± 40 V | Huidig aanbod | 6.0±0,5 mA | ||
| Frequentie | 45/70KHz (min./max.) | Startspanning | 1300/1350V (max.) (Ta=+25/-30°C) | |||
| Verbruik | 4.5W (Type.) | |||||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| JST | BHR-02 ((8.0) VS-1N | 2 stuks | 2 pinnen | 8.0 mm | BLL-2PINS-HL | |
| Achterlicht Driver: | - Nee, niet echt. | |||||
LQ070T5DR02 ondersteunt weergave480 (RGB) × 240De camera is gebaseerd op een WQVGA (WQVGA) met een beeldverhouding van 16:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip.4 ((H) × 15.7 ((D) mm, zichtbare oppervlakte 159.1 ((W) × 91.9 ((H) mm, met oppervlaktebehandeling van Antiglare, Antireflection, nettogewicht 280 g (Max.).LQ070T5DR02 kan 400 cd/m2 schermhelderheid 1001 transmisieve contrastverhouding, 65/65/40/65 (Type) (CR≥5) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 30/50 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (onderkant) en een levensduur van 10K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
