Productdetails:
|
| Comité merk: | Scherp | Panelmodel: | LQ070T5DR06 |
|---|---|---|---|
| Helderheid: | 400 cd/m2 (Typ.) | Panelgrootte: | 7.0inCH |
| Besluit nr.: | 480 ((RGB) × 240, WQVGA, 77PPI | Signalinterface: | Parallel RGB (1 ch, 6-bit), 36 pins Connector |
| Typ van de lamp: | 2 stuks CCFL, 10.000 uur, zonder chauffeur. | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 85 °C; trillingsniveau: 2,9 G (28,4 m/s2) |
| Markeren: | De Scherpe TFT LCD Vertoning van CCFL,De Aanrakingscomité van WLED LVDS TFT |
||
LQ070 Serie LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Pixel kenmerken: | Pixelformaat | 480 ((RGB) × 240 [WQVGA] | Dot Pitch | 0.107 × 0,3625 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.321×0,3625 mm (H×V) [77PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 154.08 × 87 mm (H × V) | Bezelgebied | 159.1 × 91,9 mm (H × V) |
| Lijst Dim. | 170.1 × 103,4 mm (H × V) | Omtrekdiepte | 15.2±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 169 (H:V) | Vormstijl | ||
| Gaten en beugels: | Achterste bevestigingsgaten (4-Φ2.05) | |||
| Andere kenmerken: | Gewicht | 295 g (max.) | Oppervlakte | Antiglare, antireflectie |
| Basisinformatie: | Helderheid | 400 cd/m2 (Typ.) | Contrastverhouding | 1001 (min.) (overbrengen) |
|---|---|---|---|---|
| Zienhoek | 65/65/40/65 (type) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | Om zes uur. | Reactietijd | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | - |
| Achtergrondverlichting Kenmerken: | Lampvorm | Recht. | Typ van de lamp | CCFL | Levensduur | 10K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 2 stuks | Positie | Typ randlicht (onderzijde) | |
| Lamp elektrisch: | Inlaatspanning | 370 ± 40 V | Stroominvoer | 6.0±0,5 mA | ||
| Frequentie | 45/70KHz (min./max.) | Startspanning | 1300/1350V (max.) (Ta=+25/-30°C) | |||
| Verbruik | 4.5W (Type.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pinnen | 2 stuks | BLL-2PINS-HL | |
| Signalsysteem: | Parallel RGB (1 ch, 6-bit) | Logische spanning | VIL≤0,9V; 2,3V≤VIH | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 5/10/-10V (Type.) ((VSH/VGH/VGL) | Stroominvoer | 35/25/-22mA (type) (ISH/IGH/IGL) | ||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | 36FLZ-RSM1-R-TB | 0.5 mm | 36 pinnen | 1 stuks | DRGB-36P1C6B-020A | |

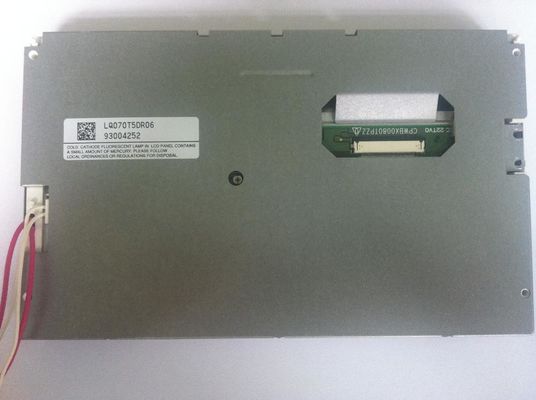

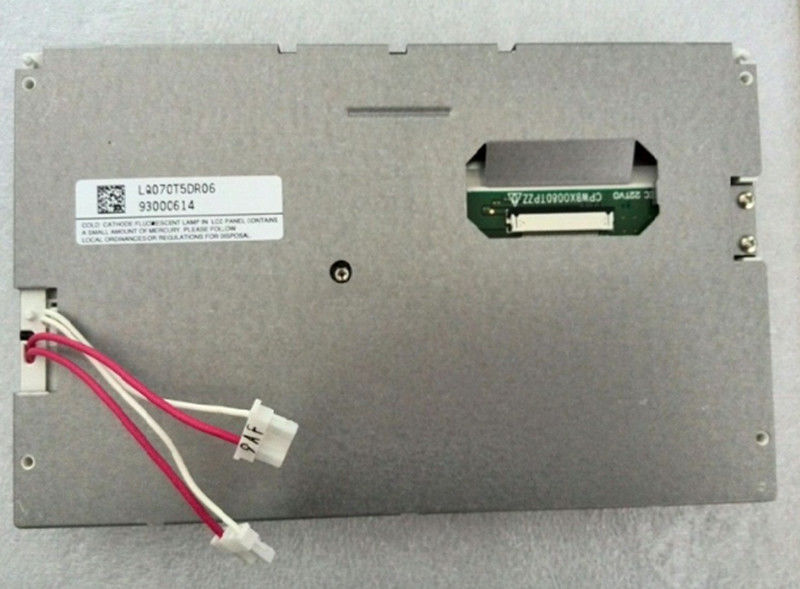

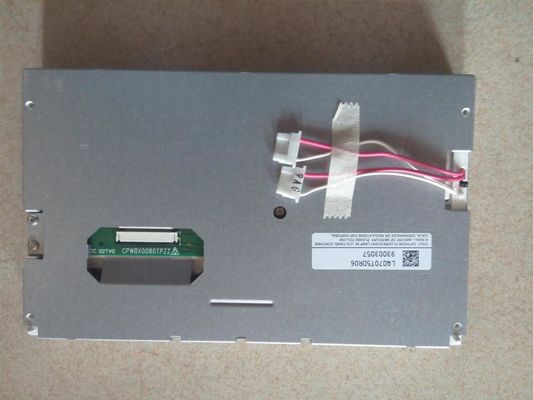

LQ070T5DR06 ondersteunt weergave480 (RGB) × 240De camera is gebaseerd op een WQVGA (WQVGA) met een beeldverhouding van 16:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip.4 ((H) × 15.7 ((D) mm, zichtbare oppervlakte 159,1 ((W) × 91,9 ((H) mm, met oppervlaktebehandeling van Antiglare, Antireflection, nettogewicht 295 g (Max.).LQ070T5DR06 kan 400 cd/m2 schermhelderheid 1001 transmisieve contrastverhouding, 65/65/40/65 (Type) (CR≥5) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 30/50 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (onderkant) en een levensduur van 10K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
