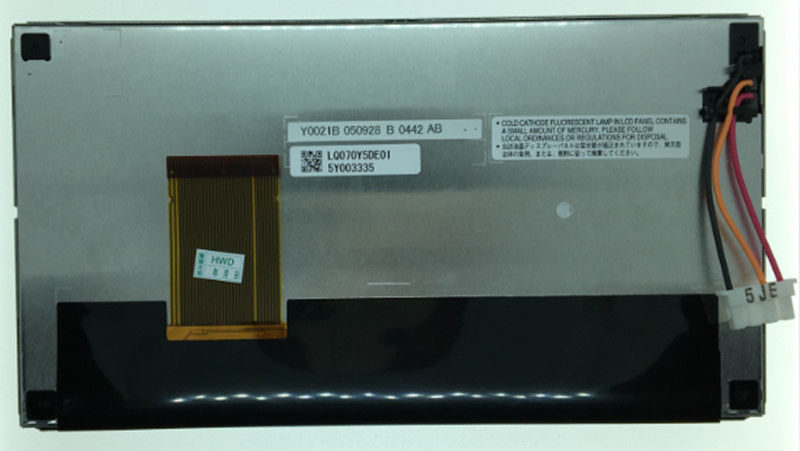

Productdetails:
|
| Panelmodel: | LQ070Y5DE01 | Comité merk: | Scherp |
|---|---|---|---|
| Helderheid: | 320 cd/m ² (Type.) | Panelgrootte: | 7.0inCH |
| Typ van de lamp: | 1 stuks CCFL, zonder bestuurder | Signalinterface: | Parallel RGB (1 ch, 6-bit), 50 pins FPC |
| Besluit nr.: | 800 ((RGB) × 480, WVGA, 134PPI | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 85 °C; trillingsniveau: 3,0 G (29,4 m/s2) |
| Markeren: | De Scherpe TFT LCD Vertoning van CCFL,De Aanrakingscomité van WLED LVDS TFT |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| SCHARP | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 320 (type) | 65/65/60/65 (type) | 30/50 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 100: 1 (min.) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6274K | 262K (6-bit) | X:0.315; Y:0.345 |
| Panelgrootte: | 7.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB verticale strook | 0.195×0.1725 [134PPI] | 0.065x0.1725 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 156 ((H) × 82,8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 179 (H:V) | ||
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 280 g (max.) | - | - | ||
| Omgekeerde scanning: | Ja (U/D, L/R) |
|---|---|
| Verticale frequentie: | 60 Hz |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| CCFL | Type randlicht | 1 stuks | U-vorm | - | - | |
| CCFL Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
| 660 ± 70 V | 6.0±0,5 mA | 7.92W (Type.) | ||||
| Werkfrequentie | Startspanning | |||||
| De in punt 3 bedoelde parameters zijn van toepassing op: | 1125/1280V (max.) (Ta=+25/-30°C) | |||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | - Nee, niet echt. | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JST | BHR-04VS-1 | 4.0 mm | 4 pinnen | 1 stuks | BLL-4PINS-LNNH | |
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (Type.) ((VDD/VSHA/VSHD) | 0.20/40/8mA (type) (IDD/ISHA/ISHD) | - | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | Parallel RGB (1 ch, 6-bit) | FPC | ||||
| FPC-gegevens: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| 0.5 mm | 50 pinnen | 1 stuks | ||||
LQ070 Serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 ondersteunt weergave800 ((RGB) × 480Het heeft een beeldverhouding van 17:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.35 ((D) mmAls een TN, normaal wit, transmisief LCM-product kan LQ070Y5DE01 320 cd/m2 schermhelderheid 100:1 transmisieve contrastverhouding, 65/65/60/65 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 30/50 (Type.) ((Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 1 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype, is extra een externe achtergrondverlichtingsdriver nodig.
