Productdetails:
|
| Panelmodel: | LQ070Y5DG36 | Comité merk: | Scherp |
|---|---|---|---|
| Helderheid: | 485 cd/m2 (Type.) | Panelgrootte: | 7 inch. |
| Typ van de lamp: | 6S4P WLED, 10K uur, zonder bestuurder | Signalinterface: | Parallel RGB (1 ch, 6-bit), 40 pins Connector |
| Besluit nr.: | 800×480 ((RGB), WVGA, 134PPI | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 85 °C; trillingsniveau: 3,0 G (29,4 m/s2) |
| Markeren: | De Scherpe TFT LCD Vertoning van CCFL,De Aanrakingscomité van WLED LVDS TFT |
||
LQ070 Serie LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| Pixel kenmerken: | Pixelformaat | 800×480 ((RGB) [WVGA] | Dot Pitch | 0.1955 × 0,057 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB horizontale strook | Pixel Pitch | 0.1955 × 0,1955 mm (H × V) [134PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 156.4 × 82,08 mm (H × V) | Bezelgebied | - |
| Lijst Dim. | 165.2 × 92,4 mm (H × V) | Omtrekdiepte | 10.56±0,5 mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 179 (H:V) | Vormstijl | ||
| Touch Screen: | Aanrakingspunten | - | TP signaal | - |
| TP-controller | zonder touch controller | Aanraakscherm | 4-draad Resistive Touch | |
| Gaten en beugels: | Zonder | |||
| Andere kenmerken: | Gewicht | TBD | Oppervlakte | - |
| Basisinformatie: | Helderheid | 485 cd/m2 (Type.) | Contrastverhouding | 1501 (min.) (overbrengen) |
|---|---|---|---|---|
| Zienhoek | 65/65/50/65 (type) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | - | Reactietijd | 20/30 (Typ.) ((Tr/Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.308" Wy:0.330 | Kleurennummers | 262K (6-bit) |
| Kleurtemperatuur | 6747K | Witte uniformiteit | - |
| Frame frequentie: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Achtergrondverlichting Kenmerken: | Lampvorm | 4 snaren | Typ van de lamp | WLED | Levensduur | 10K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 6S4P | Positie | Type randlicht | |
| Lamp elektrisch: | Inlaatspanning | 20.5/22,2 V (type/max.) | Stroominvoer | 30/35mA (type/max.) | ||
| Verbruik | 2.46W (type.) | |||||
| Interface kenmerken: | Type | FPC | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| 0.5 mm | 10 pinnen | 1 stuks | ||||
| Signalsysteem: | Parallel RGB (1 ch, 6-bit) | Logische spanning | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | - | ||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | 40FHY-RSM1-GAN-TF | 0.5 mm | 40 pinnen | 1 stuks | ||

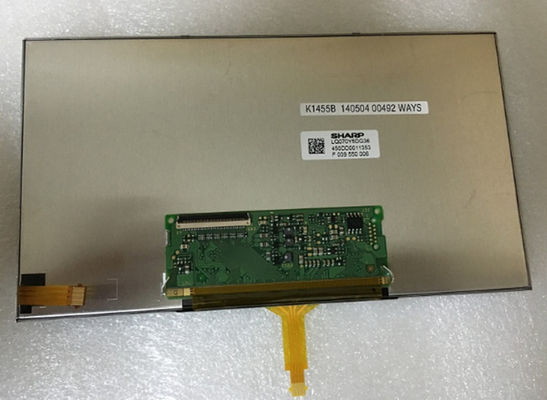

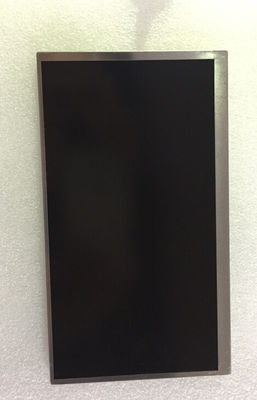

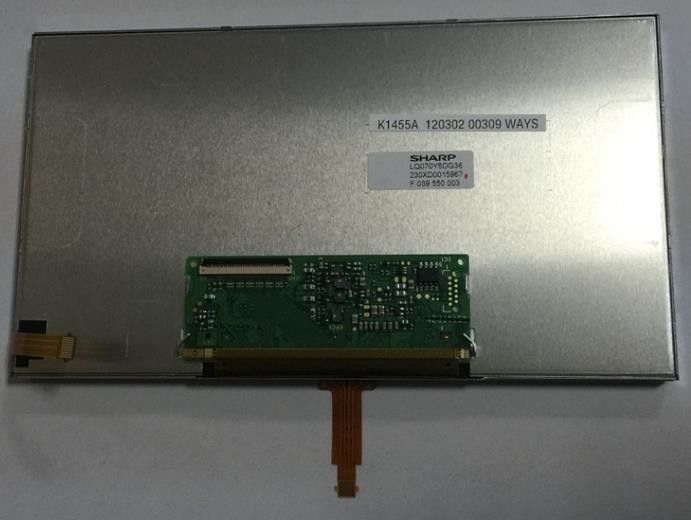

LQ070Y5DG36 ondersteunt weergave800×480 (RGB)De camera is gebaseerd op een WVGA (WVGA) met een beeldverhouding van 17:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Horizontale Streep.4 ((H) × 11.06(D) mm, nettogewicht van TBD. Als een TN, normaal wit, transmittief LCM-product, kan LQ070Y5DG36 485 cd/m2 schermhelderheid 150:1 transmittief contrastverhouding, 65/65/50/65 (Type.) (CR≥10) (L/R/U/D) kijkhoekDe grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bits voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd.Dit product nam 6S4P WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 10K uur, is een externe achtergrondverlichtingsaandrijver extra nodig.
