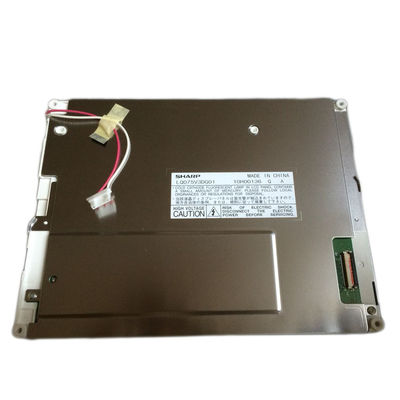

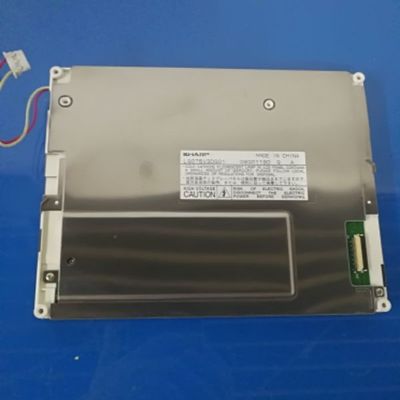

Productdetails:
|
| Modelnaam: | LQ075V3DG01 | Vervaardiging: | Scherp |
|---|---|---|---|
| Luminansie: | 400 cd/m2 (Typ.) | Schermgrootte: | 7,5 duim |
| Signaaltype: | Parallel RGB (1 ch, 6-bit), 33 pins Connector | Achterlicht: | 1 PC CCFL, 50K uur, Geen chauffeur |
| Aantal pixels: | 640 ((RGB) × 480 (VGA) 107PPI | Max.: | Bergingstemperatuur: -30 °C tot 80 °C Werktemperatuur: -30 °C tot 80 °C; Trillingsniveau: 2,0 G (19, |
| Markeren: | De Scherpe TFT LCD Vertoning van CCFL,De Aanrakingscomité van WLED LVDS TFT |
||
LQ075 Serie LQ075V3DG03 LQ075V3DG01
| Schermgrootte: | 7.5" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 640 ((RGB) × 480, VGA | RGB verticale strook | 0.079×0.237 mm | 0.237×0.237 mm [107PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 151.68 × 113,76 mm | 156.3 × 118,4 mm | 179 × 139,5 mm | 12.7 (type) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 365 g (max.) | - | Antiglare | ||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normaal wit, transmisief | 6001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 70/70/60/65 (type) | 5/21 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 |
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | 50K (type) | 1 stuks | U-vorm | - | |
| CCFL Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 850 ± 85 V | 6.0±0,5 mA | |||||
| Werkfrequentie | Startspanning | |||||
| 50/80KHz (min./max.) | 1500/2250V (max.) ((Ta=+25/-30°C) | |||||
| Interface kenmerken: | Staat van CCFL-rijder | Fysiek type | Interfacepositie | |||
| - Nee, niet echt. | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | BHR-02 ((8.0) VS-1N | 1 stuks | 2 pinnen | 8.0 mm | BLL-2PINS-HL | |
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type) (VCC) | 185 mA (type) (ICC) | - | ||||
| Spanning voor beeldsignalen: | VIL≤0,8V; 2.1V≤VIH | |||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| Parallel RGB (1 ch, 6-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| IRISO | IMSA-9637S-33Y902 | 1 stuks | 33 pinnen | 0.5 mm | DRGB-33P1C6B-020A | |
LQ075V3DG01 ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 151,68 ((W) × 113,76 ((H) mm, contourgrootte van 179 ((W) × 139,5 ((H) mm,een zichtgebied van 156,3 ((W) × 118,4 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van 365 g (max.).LQ075V3DG01 kan 400 cd/m2 weergeven helderheid 6001:1 transmisief contrastverhouding, 70/70/60/65 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en responstijd van 5/21 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 1 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (Bovenste zijde) en een levensduur van 50K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
