Productdetails:
|
| Comité merk: | Scherp | Panelmodel: | LQ101K1LY04 |
|---|---|---|---|
| Helderheid: | 400 cd/m2 | Panelgrootte: | 10.1 inch |
| Besluit nr.: | 1280 (RGB) ×800, WXGA, 149PPI | Signalinterface: | LVDS (1 ch, 8-bit), 40 pinnen |
| Typ van de lamp: | 7S6P WLED, 20K uur, zonder bestuurder | Milieu: | Operatietemperatuur: -10 ~ 60 °C; opslagtemperatuur: -20 ~ 70 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ101 Serie LQ101K1LY05 LQ101K1LY04
| Pixel kenmerken: | Pixelformaat | 1280 ((RGB) × 800 [WXGA] | Dot Pitch | 00,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.1695×0.1695 mm (H×V) [149PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 216.96 × 135,6 mm (H × V) | Bezelgebied | 220.56 × 139,2 mm (H × V) |
| Lijst Dim. | 2370,94 × 156,66 mm (H × V) | Omtrekdiepte | 2.9/5.3 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 16:10 (H:V) | Vormstijl | ||
| Gaten en beugels: | Hoofdmontage gaten (12 stuks) aan linker, rechter, boven en onder slangen | |||
| Andere kenmerken: | Gewicht | 165/185 g (type/max.) | Oppervlakte | Glare (Haze 0%), Reflectie 1,25% (Type.) |
| Basisinformatie: | Helderheid | 400 cd/m2 (Typ.) | Contrastverhouding | 8001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 80/80/80/80 (type) | Optische modus | PSV, meestal zwart, transmisief | |
| Zichtrichting | Symmetrie | Reactietijd | 25 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.318" Wy:0.344 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6139K | Witte uniformiteit | 1.25/1.43 (Type./Max.) ((5 punten) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 50% | sRGB | 69% dekking |
| Adobe RGB | 52% dekking | DCI-P3 | 52% dekking | |
| Rec.2020 | 37% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Achtergrondverlichting Kenmerken: | Lampvorm | 6 snaren | Typ van de lamp | WLED | Levensduur | 20K ((Type.) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | 7S6P | Positie | Type randlicht | |
| Lamp elektrisch: | Inlaatspanning | 21.0/24.5V (min./max.) | Stroominvoer | 15.5 mA (typisch) | ||
| Verbruik | 1.95W (Type.) | |||||
| Interface kenmerken: | Type | In het paneelsignaalinterface opgenomen | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Signalsysteem: | LVDS (1 ch, 8-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | 235/375 mA (type/max.) | ||
| Interface kenmerken: | Type | Verbinding | Positie | |||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 pinnen | 1 stuks | ||

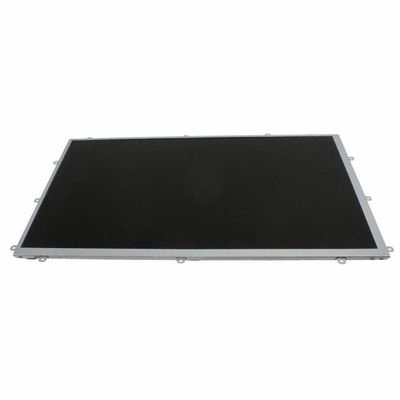

LQ101K1LY04 ondersteunt weergave1280 ((RGB) × 800Het heeft een beeldverhouding van 16:10 (W:H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.66 ((H) × 5.3 ((D) mm, zichtgebied 220.56 ((W) × 139.2 ((H) mm, met oppervlaktebehandeling van Glare (Haze 0%), Reflection 1.25% (Type.), nettogewicht 165/185g (Type./Max.).Transmisief LCM-product, LQ101K1LY04 kan 400 cd/m2 display helderheid 800: 1 transmissive contrast ratio, 80/80/80/80 (Typ.)en reactietijd van 25 (typeDe grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 8 bits voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd,ook met een kleurenspectrum van 50% (NTSC). Dit product heeft 7S6P WLED als achtergrondverlichtingssysteem gebruikt, dat is geplaatst als Edge-lichttype en een levensduur van 20K uur heeft, een externe achtergrondverlichtingsdriver is bovendien nodig.
