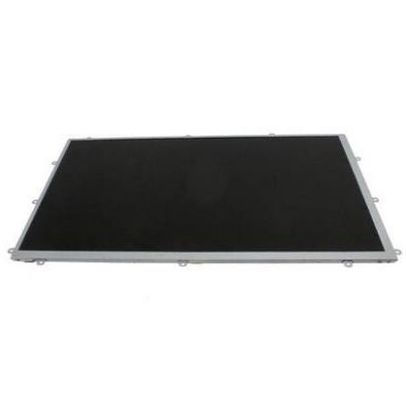

Productdetails:
|
| Panelmodel: | LQ101K5DZ01A | Comité merk: | Scherp |
|---|---|---|---|
| Panelgrootte: | 10.1 inch | Helderheid: | 500 cd/m ² (Type.) |
| Typ van de lamp: | WLED, 10.000 uur, met LED-driver | Signalinterface: | Parallel RGB (1 ch, 8-bit), 68 pins Connector |
| Besluit nr.: | 1280 ((RGB) × 422, 133PPI | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 85 °C; trillingsniveau: 3,0 G (29,4 m/s2) |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
| Panelgrootte: | 10.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 1280 ((RGB) × 422 | RGB verticale strook | 0.063×0.189 mm | 0.189 × 0,189 mm [133PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 2420,88 × 80,07 mm | 2440,88 × 82,1 mm | 259.7 × 96,5 mm | 15.0 (type) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | >3:1 (W: H) | Landschapstype | ||
| Bevestiging: | Zijdelingse bevestigingsgaten (4-M2,5) aan linker, rechter rand, Achterste bevestigingsstaaf (8-M3) | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 470 g (type.) | Antiglare, Reflectie 1,5% (Type.) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 500 cd/m2 (Typ.) | VSV, meestal zwart, zendbaar | 20001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 85/85/85/85 (type) | Symmetrie | 15/5 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 8022K | 16.2M (6-bit + FRC) | X:0.290; Y:0.320 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 65% | 86% | 67% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.18 (Type.) (9,0 punten) | ||
| Framerate: | 60 Hz |
|---|---|
| Omgekeerde scanning: | - Nee, niet echt. |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 400/500 mA (type/max.) | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | Parallel RGB (1 ch, 8-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| HRS | FH41-68S-0.5SH(05) | 1 stuks | 0.5 mm | 68 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 10K ((min.) | - | |
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | In het paneelsignaalinterface opgenomen | Met LED-driver | ||||
| Bestuurder elektrisch: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 370/750mA (type/max.) | 7.0/13.5/18.0V (min./type/max.) | - | ||||
LQ101K5DZ01A ondersteunt weergave1280 ((RGB) × 422met een beeldverhouding van >3:1 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 242,88 ((W) × 80,07 ((H) mm, contourgrootte van 259,7 ((W) × 96,5 ((H) mm,zichtgebied van 244.88 ((W) × 82.1 ((H) mm, met oppervlaktebehandeling van Antiglare, Reflectie 1,5% (Type.), netto gewicht van 470 g (Type.).LQ101K5DZ01A kan 500 cd/m2 schermhelderheid bieden 20001 transmisieve contrastverhouding, 85/85/85/85 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en responstijd van 15/5 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bits + FRC voor elk punt, waardoor een palet van 16,2M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 65% (NTSC).Dit product heeft WLED als achtergrondverlichting systeem dat werd geplaatst als Edge licht type en hebben een werkende levensduur van 10K uur, met LED Driver.
