Productdetails:
|
| Model: | LQ101R1SX03 | Brandnaam: | Scherp |
|---|---|---|---|
| Diagonale grootte: | 10,1 duim | Luminansie: | 400 cd/m2 (Typ.) |
| Lichtbron: | WLED [7S6P], 10 km uur, zonder bestuurder | Interface type: | MIPI (2 ch, 4 data lanes), 51 pins Connector |
| Pixelformaat: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Milieu: | Operatietemperatuur: -10 ~ 60 °C; opslagtemperatuur: -20 ~ 70 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ101 Serie LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Panelgrootte: | 10.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB verticale strook | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 216.96 × 135,6 mm | - | 228.2×148,6 mm | 2.08/4.45 (max.) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 16:10. | Landschapstype | ||
| Bevestiging: | Zonder | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 125.0/138.0g (type/max.) | Doorzichtige, harde coating | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, meestal zwart, zender | 9001 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 80/80/80/80 (min.) | Symmetrie | 25 (Type.) ((Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 16.7M (8-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 51% | 71% | 53% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25/1.40 (Type./Max.) ((5 punten) | ||
| Framerate: | 60 Hz |
|---|---|
| Omgekeerde scanning: | - Nee, niet echt. |
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| De in punt 3.4.1 bedoelde parameters moeten worden vastgesteld. | 3.3V (type.) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| Verbinding | MIPI (2 ch, 4 gegevenspaden) | |||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| HRS | FH35C-51S-0.3SHW | 1 stuks | 0.3 mm | 51 pinnen | ||
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 6 snaren | 7S6P | 10K ((Type.) | - | |
| WLED Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 20.0mA (type.) | 18.2/21.0/23.1V (min./type/max.) | 2.52/2.78W (type/max.) | ||||
| Interface kenmerken: | Positie | Type | WLED-driver | |||
| - | In het paneelsignaalinterface opgenomen | - Nee, niet echt. | ||||

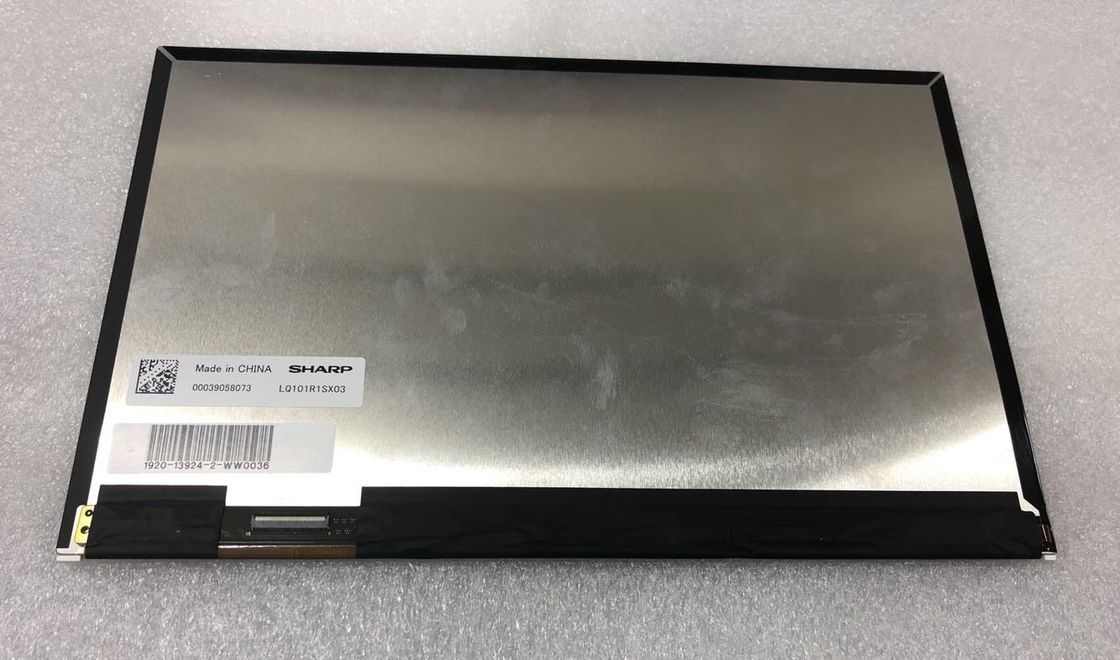

LQ101R1SX03 ondersteunt weergave2560 ((RGB) × 1600(WQXGA) met een beeldverhouding van 16:10 (W:H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep, volgens de berekening van Panelook is de pixeldichtheid 299 PPI.Het heeft een actief gebied van 216.96 ((W) × 135.6 ((H) mm, contourgrootte 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, met oppervlaktebehandeling van Clear, Hard coating, nettogewicht 125.0/138.0 g (Type./Max.).Transmisief LCM-product, LQ101R1SX03 kan 400 cd/m2 display helderheid 900:1 transmissive contrast ratio, 80/80/80/80 (min.)en reactietijd van 25 (typeDe grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 8 bits voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd,ook met een kleurenspectrum van 50% (NTSC). Dit product heeft 7S6P WLED als achtergrondverlichtingssysteem gebruikt, dat als Edge-lichttype is geplaatst en een levensduur van 10K uur heeft, er is ook een externe achtergrondverlichtingsdriver nodig.
