Productdetails:
|
| Brandnaam: | Scherp | Model: | LQ104S1DG31 |
|---|---|---|---|
| Diagonale grootte: | 10.4 inch | Luminansie: | 350 cd/m ² (Type.) |
| Interface type: | CMOS (1 ch, 6-bit), 41 pinnen Connector | Lichtbron: | CCFL [2 stuks], 50K uur, W/O Driver |
| Pixelformaat: | 800 ((RGB) × 600 [SVGA] 96PPI | Milieu: | Operatietemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C; trillingsniveau: 2,0 G (19,6 m/s2) |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ104 Serie LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 350 (Typ.) | 70/70/50/60 (type) | 10/25 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 300: 1 (min.) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Witte variatie: | 1.45 (max.) ((5 punten) | ||
| Panelgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB verticale strook | 0.264×0.264 [96PPI] | 0.088x0.264 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183,8 ((V) | 11.5 (maximaal) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 43 (H:V) | ||
| Montage: | Gezichtsbevestigingsgaten (2-Φ3.5, 2-R1.75) | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 600 g (max.) | - | Antiglare, harde coating (3H) | ||
| Omgekeerde scanning: | Ja (180°) |
|---|---|
| Verticale frequentie: | 60 Hz |
| Energieverbruik: | 6.6W |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | 2 stuks | Recht. | 50K (min.) | Vervangbaar | |
| CCFL Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
| 467V (type.) | 3.5/6.0/6.5mA (min./type/max.) | 5.6W (type.) | ||||
| Werkfrequentie | Startspanning | |||||
| 35/60/70KHz (min./type/max.) | 1300V (maximaal) (Ta=-30°C) | |||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | - Nee, niet echt. | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pinnen | 2 stuks | BLL-2PINS-HL | |
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (Type.) ((VCC) | 300/200mA (type) (ICC) | - | ||||
| Spanning voor beeldsignalen: | VIL≤0,9V; 2.1V≤VIH | |||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | CMOS (1 ch, 6-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| HRS | DF9MA-41P-1V | 1.0 mm | 41 pinnen | 1 stuks | DRGB-41P1C6B-010C | |

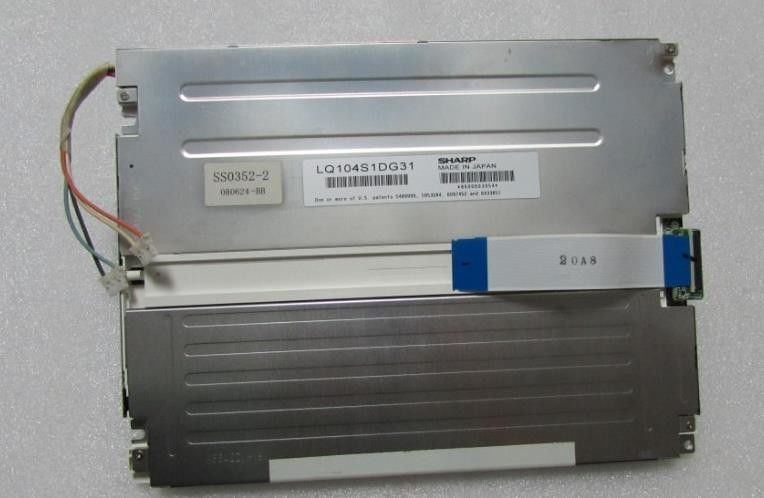

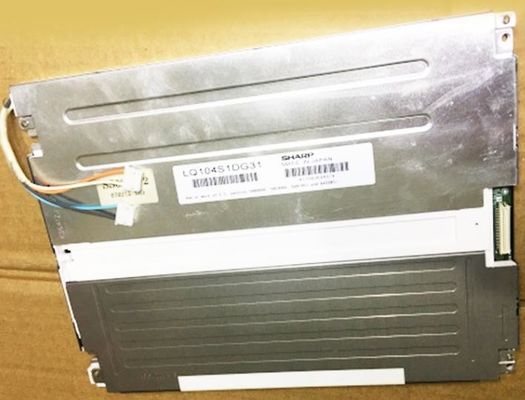

LQ104S1DG31 ondersteunt weergave800 ((RGB) × 600(SVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft de mechanische details, heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, contourgrootte van 243 ((W) × 183.8 ((H) mm,zichtgebied van 215.4 ((W) × 162.4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), nettogewicht 600 g (Max.).LQ104S1DG31 kan 350 cd/m2 display helderheid 3001 transmisieve contrastverhouding, 70/70/50/60 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/25 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (bovenzijde) en een levensduur van 50K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
