Productdetails:
|
| Comité merk: | Scherp | Panelmodel: | LQ104S1LG61 |
|---|---|---|---|
| Besluit nr.: | 800 ((RGB) × 600, SVGA, 96PPI | GLACHTE: | 420 cd/m ² (Type.) |
| Panelgrootte: | 10.4inch | Signalinterface: | LVDS (1 CH, 6 beetje), 20 speldenschakelaar |
| Typ van de lamp: | 2 stuks CCFL, 50.000 uur, zonder chauffeur. | Milieu: | Werktemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ104 Serie LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Pixel kenmerken: | Pixelformaat | 800 ((RGB) × 600 [SVGA] | Dot Pitch | 0.088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 211.2 × 158,4 mm (H × V) | Bezelgebied | 214.6 × 162,4 mm (H × V) |
| Lijst Dim. | 246.5 × 179,4 mm (H × V) | Omtrekdiepte | 13.7 (maximaal) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 43 (H:V) | Vormstijl | ||
| Gaten en beugels: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-3.4×4.4) aan de linkerkant, rechtse rand | |||
| Andere kenmerken: | Gewicht | 620 g (max.) | Oppervlakte | Antiglare, harde coating (3H), antireflectie |
| Basisinformatie: | Helderheid | 420 cd/m2 (Typ.) | Contrastverhouding | 6001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 70/70/50/60 (type) | Optische modus | TN, normaal wit, transmisief | |
| Zichtrichting | Om zes uur. | Reactietijd | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.25 (max.) ((5 punten) |
| Frame frequentie: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Energieverbruik: | 8.0W |
| Achtergrondverlichting Kenmerken: | Lampvorm | Recht. | Typ van de lamp | CCFL | Levensduur | 50K ((min.) (uren) |
|---|---|---|---|---|---|---|
| Vervanging | Vervangbaar | Bedrag | 2 stuks | Positie | Typ randlicht (bovenzijde) | |
| Lamp elektrisch: | Inlaatspanning | 583V (type.) | Stroominvoer | 3.0/6.0/6.5mA (min./type/max.) | ||
| Frequentie | 35/60/80KHz (min./type/max.) | Startspanning | 1300V (maximaal) (Ta=-30°C) | |||
| Verbruik | 7.0W (Type.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | - | Lampenbestuurder | - Nee, niet echt. |
| Interface-details: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 pinnen | 2 stuks | BLL-2PINS-HL | |
| Signalsysteem: | LVDS (1 ch, 6-bit) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3/5.0V (type) | Stroominvoer | 300/200mA (type) | ||
| Interface kenmerken: | Type | Verbinding | Positie | - | ||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| JAE | FI-SE20P-HF | 1.25 mm | 20 pinnen | 1 stuks | LVDS-20P1C6B-070D | |

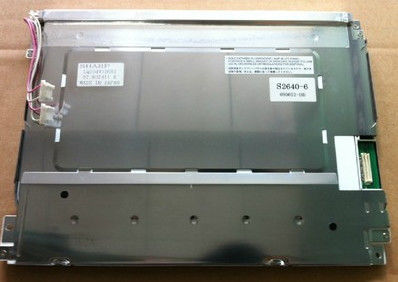

LQ104S1LG61 ondersteunt weergave800 ((RGB) × 600Het heeft een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.4 ((H) mm, zichtbare oppervlakte van 214,6 × 162,4 × H, met oppervlaktebehandeling van Antiglare, Hard Coating (3H), Antireflection, nettogewicht van 620 g (Max.).LQ104S1LG61 kan 420 cd/m2 display helderheid 6001 transmisieve contrastverhouding, 70/70/50/60 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/25 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (bovenzijde) en een levensduur van 50K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
