Productdetails:
|
| Modelnaam: | LQ104V1DG59 | Schermgrootte: | 10.4“ |
|---|---|---|---|
| Aantal pixels: | 640 (RGB) ×480 (VGA) 76PPI | Luminansie: | 350 cd/m ² (Type.) |
| De regeling: | RGB verticale strook | Achterlicht: | 2 stuks CCFL, 50.000 uur, geen chauffeur. |
| Signaaltype: | Parallel RGB (1 ch, 6-bit), connector 31 pins | Max.: | Bergingstemperatuur: -30 ~ 70 °C Bedieningstemperatuur: -10 ~ 65 °C |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||
LQ104 Serie LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 350 (Typ.) | 70/70/40/70 (type) | 20/40 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 300: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Witte variatie: | 1.45 (max.) ((5 punten) | ||
| Panelgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 640 ((RGB) × 480 [VGA] | RGB verticale strook | 0.330×0.330 [76PPI] | 0.110x0.330 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (maximaal) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 43 (H:V) | ||
| Montage: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-R1.7×4.4) aan de linkerkant, rechtse bezel | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 620 g (max.) | - | Antiglare, harde coating (3H) | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | 2 stuks | Recht. | 50K (min.) | - | |
| CCFL Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
| 467V (type.) | 3.5/6.0/7.0mA (min./type/max.) | 5.6W (type.) | ||||
| Werkfrequentie | Startspanning | |||||
| 40/60/70KHz (min./type/max.) | 1000/1450V (max.) (Ta=+25/-10°C) | |||||
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - Nee, niet echt. | Verbinding | |||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JST | BHR-03VS-1 | 4.0 mm | 3 pinnen | 2 stuks | BLL-3PINS-HNL | |
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (type) | 180/150mA (type) | - | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | Parallel RGB (1 ch, 6-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| HRS | DF9MA-31P-1V | 1.0 mm | 31 pinnen | 1 stuks | DRGB-31P1C6B-010K | |

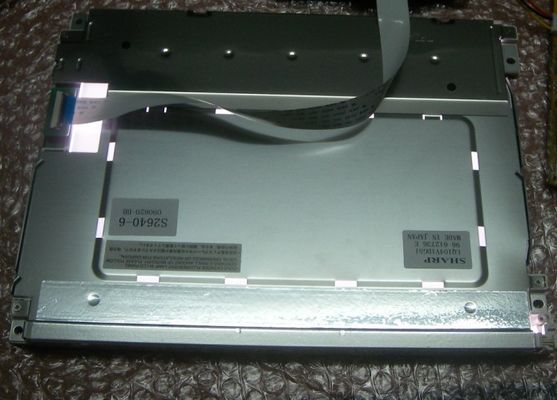

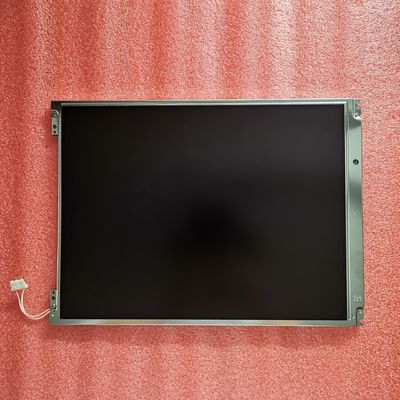

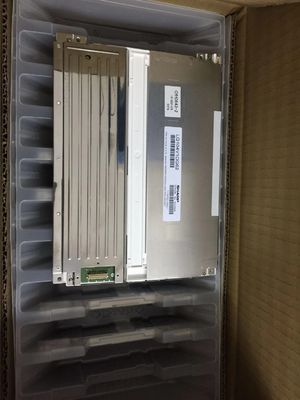

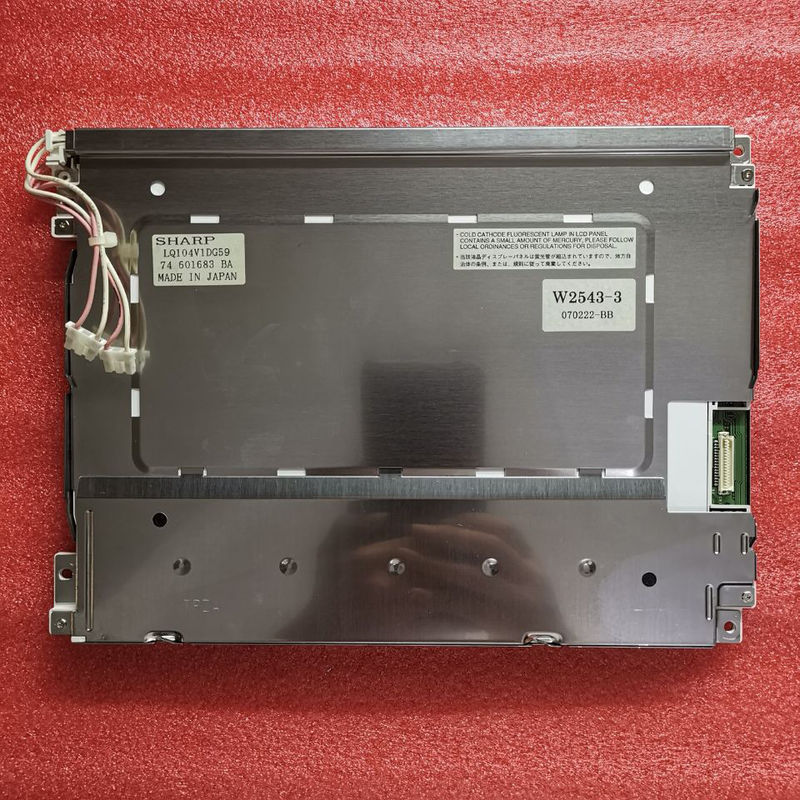

LQ104V1DG59 ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, contourgrootte van 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, zichtbare oppervlakte 214.6 ((W) × 162.4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 620 g (Max.).LQ104V1DG59 kan 350 cd/m2 display helderheid 3001 transmisieve contrastverhouding, 70/70/40/70 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 20/40 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft 2 stuks CCFL als achtergrondverlichtingssysteem, dat is geplaatst als Edge-lichttype (bovenzijde) en een levensduur van 50K uur heeft,externe achtergrondverlichtingsdriver is extra nodig.
