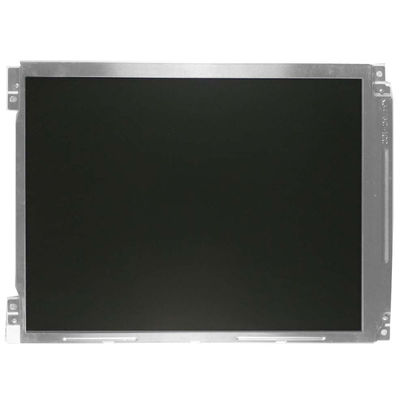

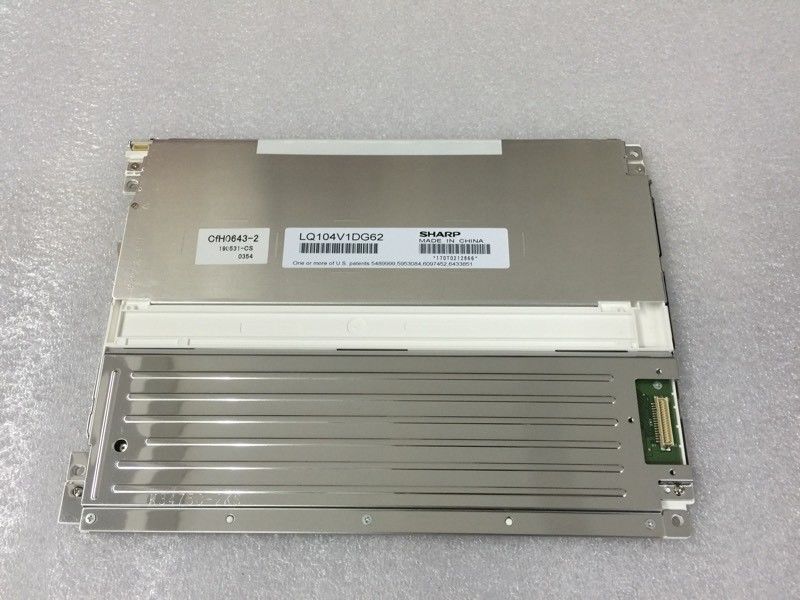

Productdetails:
|
| Diagonale grootte: | 10.4 inch | Model: | LQ104V1DG62 |
|---|---|---|---|
| Luminansie: | 550 cd/m2 | Pixelformaat: | 640 ((RGB) × 480 [VGA] 76PPI |
| Zienhoek: | 70/70/50/60 (type) | Interface type: | Parallel RGB (1 ch, 6-bit), 31 pinnen Connector |
| Milieu: | Operatietemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C; trillingsniveau: 2,0 G (19,6 m/s2) | Lichtbron: | WLED [6S3P], 50 km/u, zonder bestuurder |
| Markeren: | Het Industriële LCD Comité van CCFL LVDS,Het Comité van CCFL NEC TFT |
||

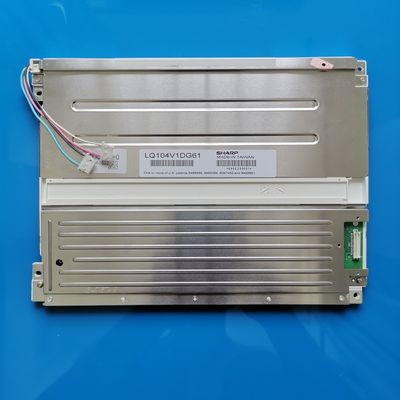

LQ104 Serie LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62 LQ104V1DG61
| Basisdetail: | Vervaardiging | Modelnaam | LQ104V1DG62 1 Verenigbaar | |
|---|---|---|---|---|
| Paneltype | a-Si TFT-LCD, LCM | Een andere naam | - | |
| Panelgrootte | 10.4 inch | Ontworpen voor | ||
| Maximale ratings: | OP-temperatuur | -30 ~ 80 °C | ST Temperatuur | -30 ~ 80 °C |
| Vibratieniveau | 2.0G (19,6 m/s2) | RoHS |
| Basisinformatie: | Luminansie | 550 cd/m2 (Typ.) | Contrastverhouding | 600: 1 (typisch) (transmisief) |
|---|---|---|---|---|
| Goed zicht op | Om zes uur. | Reactiesnelheid | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Zienhoek | 70/70/50/60 (type) | Operatiemodus | TN, normaal wit, transmisief | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Ondersteunende kleur | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.35 (max.) ((5 punten) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 40% | sRGB | 56% dekking |
| Adobe RGB | 42% dekking | DCI-P3 | 41% dekking | |
| Rec.2020 | 30% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixel kenmerken: | Aantal pixels | 640 ((RGB) × 480 [VGA] | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.110×0.330 mm | Pixel Pitch ((W × H) | 0.330 × 0,330 mm [76 PPI] | |
| Fysieke grootte: | Actief kijken | 211.2 ((W) × 158.4 ((H) mm | Over het algemeen Dim. | 246.5 ((W) × 179.4 ((H) mm |
| Bezelopening | 214.6 ((W) × 162.4 ((H) mm | Algemene diepte | 12.5 (maximaal) mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 4:3 | Vormstijl | ||
| Bevestiging: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-R1.7×4.4) aan de linkerkant, rechtse bezel | |||
| Andere gegevens: | De massa | 580 g (max.) | Oppervlakte | Antiglare, harde coating (3H), antireflectie |
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Energieverbruik: | 5.2W |
| Signal Electrical: | Invoerstroom | 200/130 mA (type) (ICC) | Inlaatspanning | 3.3/5.0V (Type.) ((VCC) | ||
|---|---|---|---|---|---|---|
| Verbruik | - | Signalinterface | Parallel RGB (1 ch, 6-bit) | |||
| Logische spanning voor signalen: | VIL≤0,8V; 2.1V≤VIH | |||||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| HRS | DF9MA-31P-1V ((32) | 1 stuks | 1.0 mm | 31 pinnen | DRGB-31P1C6B-010K | |
| Lampken: | Lampvorm | 3 snaren | Typ van de lamp | WLED | Positie | Typ randlicht (bovenzijde) |
|---|---|---|---|---|---|---|
| Uitwisseling | Vervangbaar | Bedrag | 6S3P | Leven | 50K ((min.) (uren) | |
| Lamp elektrisch: | Invoerstroom | 80/100mA (type/max.) | Inlaatspanning | 18.6/21.6V (type/max.) | ||
| Verbruik | 4.5/6.5W (type/max.) | |||||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| JST | SM06B-SRSS-TB ((LF) ((SN)) | 1 stuks | 1.0 mm | 6 pinnen | BLE-6PINS-AAACCC | |
| Achterlicht Driver: | - Nee, niet echt. | |||||
LQ104V1DG62 ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep..5 ((D) mm, zichtbare oppervlakte 214,6 ((W) × 162,4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hard coating (3H), Antireflection, nettogewicht 580 g (Max.).,LQ104V1DG62 kan 550 cd/m2 display helderheid 600:1 transmissive contrast ratio, 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op 6 uur,en reactietijd van 10/25 (typeDe grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bits voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd,ook met een kleurengamma van 40% (NTSC)Dit product heeft 6S3P WLED als achtergrondverlichtingssysteem gebruikt, dat is geplaatst als Edge-lichttype (bovenzijde) en heeft een levensduur van 50K uur, een externe achtergrondverlichtingsdriver is bovendien nodig.
