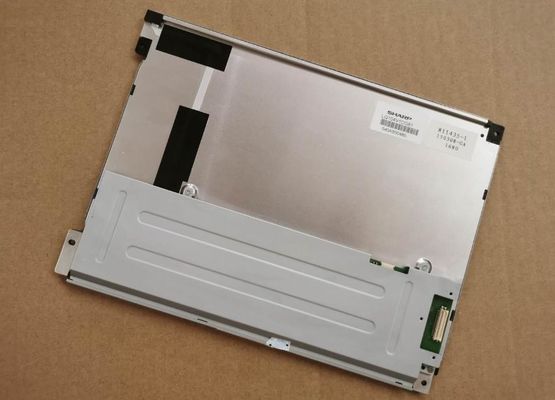

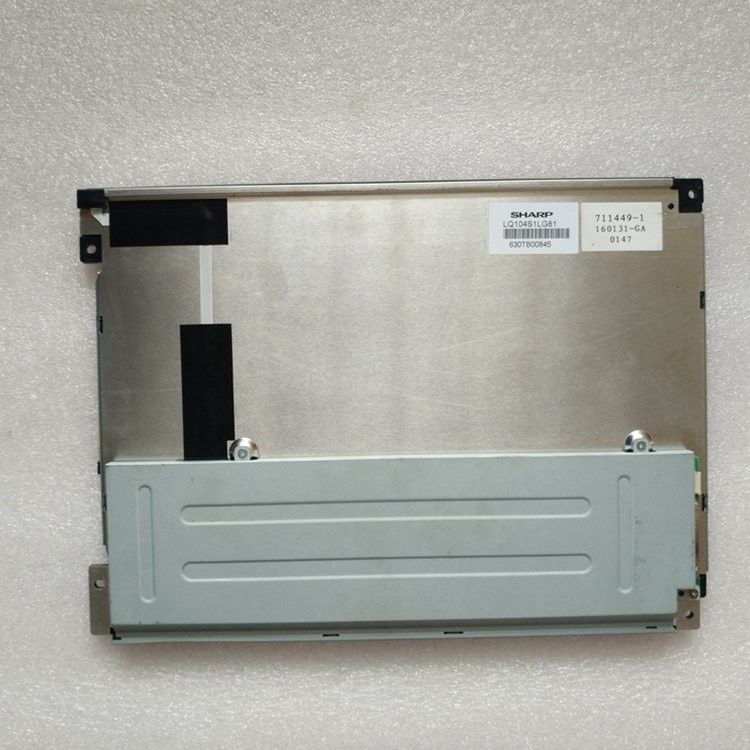

Productdetails:
|
| Panelmodel: | LQ104V1DG81 | Comité merk: | Scherp |
|---|---|---|---|
| Signalinterface: | CMOS (1 CH, 6 beetje), 31 speldenschakelaar | Typ van de lamp: | WLED, 50K uur, met LED Driver |
| Panelgrootte: | 10.4“ | Besluit nr.: | 640 ((RGB) × 480, VGA, 76PPI |
| Helderheid: | 450 cd/m ² (Type.) | Milieu: | Werktemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C |
| Markeren: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |
||
LQ104 Serie LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Basisinformatie: | Merknaam | Modelnaam | Type | Model Alias |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| Maximale ratings: | RoHS | Werktemperatuur | Bergingstemperatuur | Vibratieniveau |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Schermgrootte: | 10.4" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Aantal pixels | Pixelformaat | Puntpitch (H × V) | Pixelpitch (H×V) |
| 640 ((RGB) × 480, VGA | RGB verticale strook | 0.110×0.330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Mechanische afmetingen: | Afbeeldingsoppervlak (H×V) | Bezelopening (H×V) | Algemene afmeting (H × V) | Algemene diepte |
| 211.2×158,4 mm | 214.6 × 162,4 mm | 246.5 × 179,3 mm | 13.0 (maximaal) mm | |
| Overzichtskenmerken | Vormvorm | Afmetingsgraad (H:V) | Oriëntatie | Vormstijl |
| Platte rechthoek | 4:3 | Landschapstype | ||
| Andere specificaties: | De massa | Paneldekking | Oppervlaktebehandeling | |
| 500 g | - | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Luminansie | Werkstand | Contrastverhouding |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normaal wit, transmisief | 8001 (type) (transmisief) | |
| Goed zicht op | Zienhoek | Reactietijd | |
| Om zes uur. | 80/80/65/80 (type) | 35 (Type) (Tr+Td) (ms) | |
| Display kleur: | Kleurtemperatuur: | Ondersteunende kleur | Kleurcoördinaten |
| 7351K | 262K (6-bit) | X:0.300; Y:0.320 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 49% | 68% | 51% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Witte uniformiteit: | 1.33 (max.) ((5 punten) | ||
| Achtergrondverlichting Kenmerken: | Type | Positie | Leven ((Uren) | Bedrag | Vorm | Vervanging |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | 50K (type) | - | - | Vervangbaar | |
| Interface kenmerken: | WLED-bestuurdersstaat | Fysiek type | Interfacepositie | |||
| Met LED-driver | Verbinding | - | ||||
| Interface-details | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| JST | SM06B-SHLS-TF | 1 stuks | 6 pinnen | 1.0 mm | ||
| WLED Driver Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
| 12.0±1.2V | 400/500 mA (type/max.) | - | ||||
| Signal Electrical: | Inlaatspanning | Invoerstroom | Energieverbruik | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 230/300 mA (type/max.) | - | ||||
| Interface kenmerken: | Type signaal | Fysiek type | Interfacepositie | |||
| CMOS (1 ch, 6-bit) | Verbinding | - | ||||
| Interface-details: | Merknaam | Modelnaam | Bedrag | Pins | Pin Pitch | Pinconfiguratie |
| HRS | DF9MA-31P-1V ((32) | 1 stuks | 31 pinnen | 1.0 mm | DRGB-31P1C6B-010F | |
LQ104V1DG81 ondersteunt weergave640 ((RGB) × 480De camera is voorzien van een VGA-scherm (VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.3 ((H) × 13 ((D) mm, zichtbare oppervlakte van 214,6 × 162,4 × H mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 500 g. Als TN, normaal wit, Transmissive LCM product,LQ104V1DG81 kan 450 cd/m2 scherm helderheid 8001 transmisieve contrastverhouding, 80/80/65/80 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en responstijd van 35 (Typ.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product nam WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 50K uur, met LED Driver.
