Productdetails:
|
| Comité merk: | Scherp | Panelmodel: | LQ104V1LG61 |
|---|---|---|---|
| Helderheid: | 450cd/m² | Panelgrootte: | 10.4“ |
| Signalinterface: | LVDS (1 CH, 6 beetje), 20 speldenschakelaar | Typ van de lamp: | 2 stuks CCFL, 50.000 uur, zonder chauffeur. |
| Besluit nr.: | 640 ((RGB) × 480, VGA, 76PPI | Milieu: | Werktemperatuur: -30 ~ 80 °C; opslagtemperatuur: -30 ~ 80 °C; trillingsniveau: 2,0 G (19,6 m/s2) |
| Markeren: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |
||
LQ104 Serie LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Pixel kenmerken: | Resolutie | 640 ((RGB) × 480, VGA | Dot Pitch ((mm)) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Pixelformaat | RGB verticale strook | Pixel Pitch ((mm) | 0.330×0.330 (H×V) [76PPI] | |
| Mechanische afmetingen: | Actieve oppervlakte ((mm) | 211.2 ((H) × 158.4 ((V) | Bezelgebied ((mm) | 214.6 ((H) × 162.4 ((V) |
| Lijst Dim. ((mm) | 246.5 ((H) × 179.4 ((V) | Diepte ((mm) | 13.7 (max.) | |
| Overzichtskenmerken | Vormstijl | Platte rechthoek | De vorm van de contour | |
| Afmetingsgraad | 43 (H:V) | Oriëntatie | Landschapstype | |
| Montage: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-R1.7×4.4) aan de linkerkant, rechtse bezel | |||
| Andere specificaties: | Gewicht | 620 g (max.) | Behandeling | Antiglare, harde coating (3H) |
| Basisinformatie: | Lichtsterkte ((cd/m2) | 450 (Typ.) | Contrastverhouding | 6001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 70/70/50/60 (type) | Afbeeldingsmodus | TN, normaal wit, transmisief | |
| Het beste zicht op | Om zes uur. | Reactie (s) | 10/25 (Typ.) ((Tr/Td) | |
| Kleurenprestaties: | Witte coördinaten | X:0.313; Y:0.329 | Kleuren weergeven | 262K (6-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.35 (max.) ((5 punten) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 43% | sRGB | 60% dekking |
| Adobe RGB | 45% dekking | DCI-P3 | 45% dekking | |
| Rec.2020 | 32% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Framerate: | 60 Hz |
|---|---|
| Omgekeerde scanning: | Ja (U/D, L/R) |
| Energieverbruik: | 6.3W |
| Signal Electrical: | Spanningsvoorziening | 3.3/5.0V (type) | Huidig aanbod | 200/130mA (type) | ||
|---|---|---|---|---|---|---|
| Signaaltype: | LVDS (1 ch, 6-bit) | Signalspanning | - | |||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| 1 stuks | 20 pinnen | 1.25 mm | LVDS-20P1C6B-070D | |||
| Achterlicht Kenmerken: | Vorm | Recht. | Type | CCFL | Positie | Typ randlicht (bovenzijde) |
|---|---|---|---|---|---|---|
| Vervanging | Vervangbaar | Hoeveelheid | 2 stuks | Levensduur | 50K ((min.) (uren) | |
| Lamp elektrisch: | Spanningsvoorziening | 470V (type) | Huidig aanbod | 3.0/6.0/6.5mA (min./type/max.) | ||
| Frequentie | 35/60/70KHz (min./type/max.) | Startspanning | TBD | |||
| Verbruik | 5.64W (type.) | |||||
| Interface kenmerken: | Positie | - | Type | Verbinding | ||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| JST | BHR-02 ((8.0) VS-1N | 2 stuks | 2 pinnen | 8.0 mm | BLL-2PINS-HL | |
| Achterlicht Driver: | - Nee, niet echt. | |||||

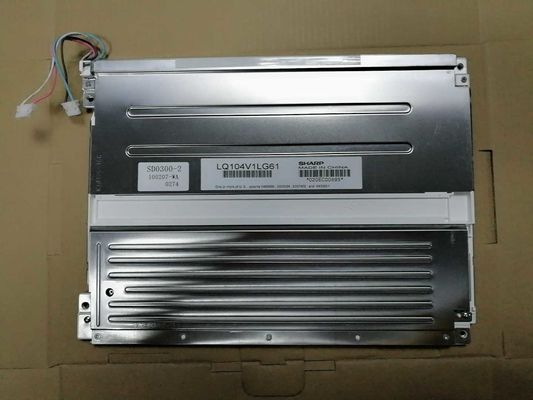

LQ104V1LG61 ondersteunt weergave640 ((RGB) × 480(VGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 211.2 ((W) × 158.4 ((H) mm, contourgrootte van 246.5 ((W) × 179.4 ((H) × 13.7 ((D) mm, zichtbare oppervlakte 214,6 ((W) × 162,4 ((H) mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 620 g (Max.).LQ104V1LG61 kan 450 cd/m2 schermhelderheid bieden 6001 transmisieve contrastverhouding, 70/70/50/60 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/25 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 43% (NTSC).Dit product heeft 2 stuks CCFL als achtergrondverlichtingssystemen die als Edge-lichttype (bovenzijde) zijn geplaatst en een levensduur van 50K uur hebben, is een externe achtergrondverlichtingsaandrijver extra nodig.
