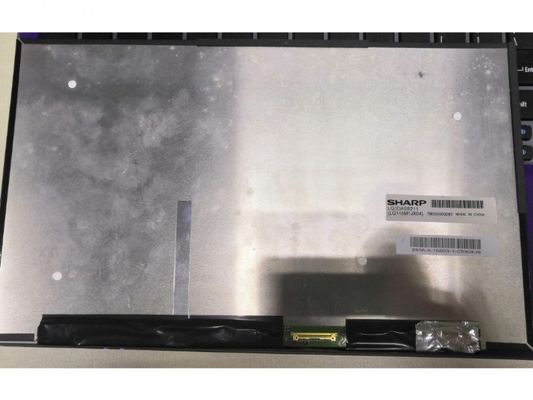

Productdetails:
|
| Panelgrootte: | 11.6 inch. | Panelmodel: | LQ116K1JX01 |
|---|---|---|---|
| Besluit nr.: | 1366 ((RGB) × 768, WXGA, 135PPI | Helderheid: | 600 cd/m ² (Type.) |
| Signalinterface: | eDP (1 rijbaan), eDP1.2, HBR1 (2.7G/rijbaan), 30 pinnen | Typ van de lamp: | WLED, 15K uur, met LED-driver |
| Zienhoek: | 80/80/80/80 (Type.) | Milieu: | Operatietemperatuur: -10 ~ 60 °C; opslagtemperatuur: -30 ~ 70 °C |
| Markeren: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |
||
LQ116 Serie LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| Basisinformatie: | Luminansie | 600 cd/m2 (Typ.) | Contrastverhouding | 800: 1 (typisch) (transmisief) |
|---|---|---|---|---|
| Goed zicht op | Symmetrie | Reactiesnelheid | 25 (Type.) ((Tr+Td) (ms) | |
| Zienhoek | 80/80/80/80 (type) | Operatiemodus | VA, meestal zwart, zendbaar | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.302" Wy:0.312 | Ondersteunende kleur | 262K (6-bit) |
| Kleurtemperatuur | 7351K | Witte uniformiteit | 1.40/1.82 (max.) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 44 procent | sRGB | 62% dekking |
| Adobe RGB | 46% dekking | DCI-P3 | 46% dekking | |
| Rec.2020 | 33% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixel kenmerken: | Aantal pixels | 1366 ((RGB) × 768 [WXGA] | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 00,0625 × 0,1875 mm | Pixel Pitch ((W × H) | 0.1875×0.1875 mm [135PPI] | |
| Fysieke grootte: | Actief kijken | 256.125 ((W) × 144 ((H) mm | Over het algemeen Dim. | 268 ((W) × 158,5 ((H) mm |
| Bezelopening | - | Algemene diepte | 2.95/5.3 (type/max.) mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 16:9 | Vormstijl | Slim (PCBA gebogen, T≤3,0 mm) | |
| Bevestiging: | Zonder | |||
| Andere gegevens: | De massa | 195/210 g (type/max.) | Oppervlakte | Glare (Haze 0%), Hard coating (3H) |
| Hernieuwingssnelheid: | 60 Hz |
|---|---|
| Omgekeerde scanning: | - Nee, niet echt. |
| Energieverbruik: | 5.13W (Type.) |
| Signal Electrical: | Invoerstroom | 220/424 mA (type/max.) | Inlaatspanning | 3.3V (type.) | ||
|---|---|---|---|---|---|---|
| Verbruik | 0.73/1.4W (type/max.) | Signalinterface | eDP (1 lijn), eDP1.2, HBR1 (2.7G/baan) | |||
| Interface kenmerken: | Positie | Fysiek type | Verbinding | |||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| I-PEX | 20455-030E-12 | 1 stuks | 0.5 mm | 30 pinnen | EDP-30P1L-030A | |
| Lampken: | Lampvorm | - | Typ van de lamp | WLED | Positie | Type randlicht |
|---|---|---|---|---|---|---|
| Uitwisseling | - | Bedrag | - | Leven | 15K ((Type.) (Uren) | |
| Interface kenmerken: | Positie | - | Fysiek type | In het paneelsignaalinterface opgenomen | ||
| Achterlicht Driver: | Met LED-driver | |||||
| Bestuurder elektrisch: | Invoerstroom | 367/417mA (type/max.) | Inlaatspanning | 5.5/12.0/21.0V (min./type/max.) | ||
| Verbruik | 4.4/5.0W (type/max.) | |||||
LQ116K1JX01 ondersteunt weergave1366 ((RGB) × 768Het heeft een beeldverhouding van 16:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip.3 ((D) mm, met oppervlaktebehandeling van Glare (Haze 0%), Hard coating (3H), nettogewicht 195/210g (Type./Max.), vormstype van Slim (PCBA Bent, T≤3.0mm).LQ116K1JX01 kan 600 cd/m2 display helderheid 8001 transmisieve contrastverhouding, 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 25 (Typ.) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 44% (NTSC).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurDe LQ116K1JX01 maakt gebruik van eDP (1 Lane) als signaalinvoer systeem, dat is verbonden door 30 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
