Productdetails:
|
| Diagonale grootte: | 12,1 duim | Model: | LQ121S1LG41 |
|---|---|---|---|
| Luminansie: | 370 cd/m2 | Pixelformaat: | 800 (RGB) ×600 [SVGA] 82PPI |
| Interface type: | LVDS (1 CH, 6 beetje), 20 speldenschakelaar | Lichtbron: | CCFL [2 stuks], 50K uur, W/O Driver |
| Milieu: | Operatietemperatuur: -10 ~ 65 °C; opslagtemperatuur: -30 ~ 70 °C | Zienhoek: | 70/70/50/60 |
| Markeren: | De Vertoning van LVDS TFT LCD,De Helderheidslcd van WLED Hoge Vertoning |
||
LQ121 Serie LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
| Panelgrootte: | 12.1 inch | |||
|---|---|---|---|---|
| Pixel kenmerken: | Resolutie | Pixelrangschikking | Puntpitch (W × H) | Pixelpitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB verticale strook | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mechanische afmetingen: | Actief gebied (W × H) | Bezeloppervlakte (W × H) | Omvang van de contour (W × H) | Omtrekdiepte |
| 246 × 184,5 mm | 249.0×187,5 mm | 276 × 209 mm | 11.0 (maximaal) mm | |
| Overzichtskenmerken | Vormstijl | Afmetingsgraad | Oriëntatie | Vormstijl |
| Platte rechthoek | 43 (W: H) | Landschapstype | ||
| Bevestiging: | Gezichtsbevestigingsgaten (2-Φ3.4, 2-R1.7) aan de linkerkant, rechtse rand | |||
| Andere kenmerken: | Paneldekking | Gewicht | Oppervlakte | |
| - | 660 g (max.) | Antiglare, harde coating (3H) | ||
| Basisinformatie: | Helderheid | Operatiemodus | Contrastverhouding |
|---|---|---|---|
| 370 cd/m2 (type) | TN, normaal wit, transmisief | 4501 (type) (transmisief) | |
| Zienhoek ((L/R/U/D) | Zichtrichting | Reactiesnelheid | |
| 70/70/50/60 (type) | Om zes uur. | 10/30 (Typ.) ((Tr/Td) (ms) | |
| Display kleur: | Kleurtemperatuur | Hoeveelheid kleur | Witte kleur |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| 1931 Kleur Gamlt: | NTSC-verhouding | sRGB-dekking | Adobe RGB dekking |
| 50% | 69% | 52% | |
| DCI-P3-dekking | Dekking van Rec.2020 | Opmerkingen | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variatie van de helderheid: | 1.25 (max.) ((5 punten) | ||
| Signal Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
|---|---|---|---|---|---|---|
| 380/230 mA (type) | 3.3/5.0V (type) | - | ||||
| Interface kenmerken: | Positie | Type | Interface | |||
| - | Verbinding | LVDS (1 ch, 6-bit) | ||||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JAE | FI-SE20M | 1 stuks | 1.25 mm | 20 pinnen | LVDS-20P1C6B-070D | |
| Achterlicht Kenmerken: | Type | Positie | Vorm | Bedrag | Leven ((Uren) | Vervanging |
|---|---|---|---|---|---|---|
| CCFL | Typ randlicht (bovenzijde) | Recht. | 2 stuks | 50K (min.) | Vervangbaar (LQ0DDB5399) | |
| CCFL Electrical: | Stroominvoer | Inlaatspanning | Verbruik | |||
| 3.0/6.0/6.5mA (min./type/max.) | 583V (type.) | 7.0W (Type.) | ||||
| Inrichtingsspanning | Lampfrequentie | |||||
| 1200/1500V (max.) (Ta=+25/-10°C) | 40/60/80KHz (min./type/max.) | |||||
| Interface kenmerken: | Positie | Type | CCFL-chauffeur | |||
| - | Verbinding | - Nee, niet echt. | ||||
| Interface-details | Brandnaam | Model | Bedrag | Pin Pitch | Pins | Pin toewijzing |
| JST | BHR-03VS-1 | 2 stuks | 4.0 mm | 3 pinnen | BLL-3PINS-HNL | |

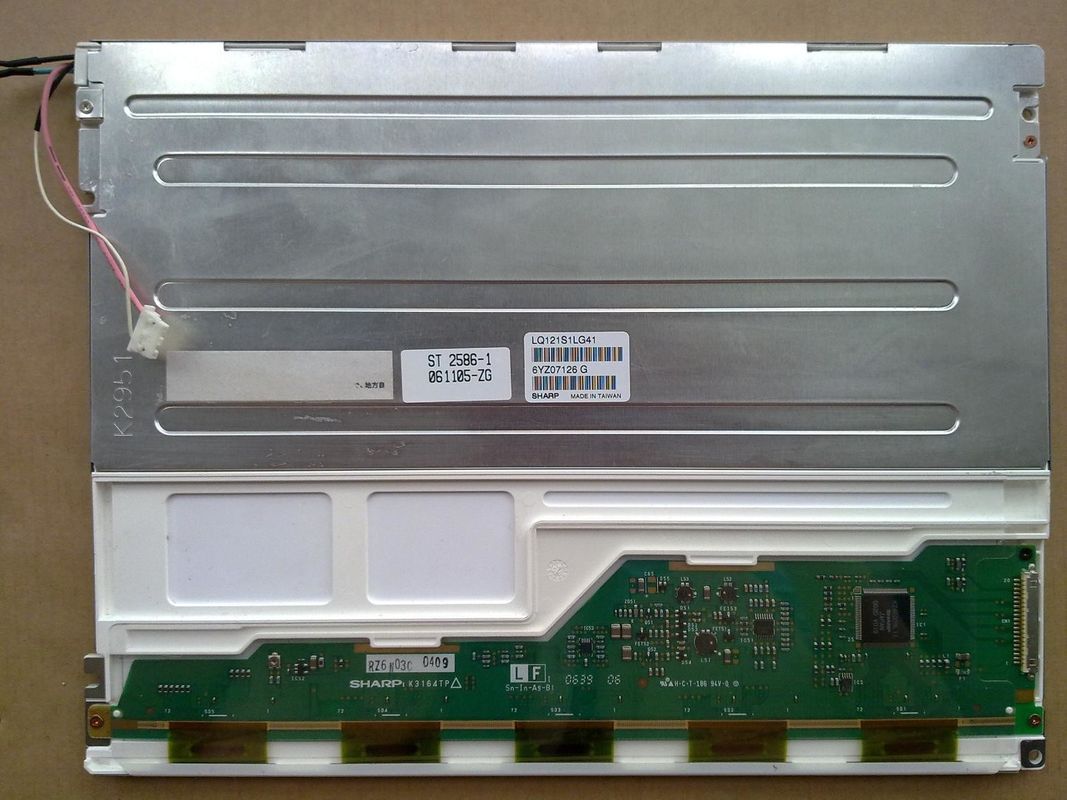

LQ121S1LG41 ondersteunt weergave800 ((RGB) × 600(SVGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.de contourgrootte 276 ((W) × 209 ((H) × 11 ((D) mm, zichtbare oppervlakte van 249,0 mm × 187,5 mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 660 g (Max.).LQ121S1LG41 kan 370 cd/m2 display helderheid 4501 transmisieve contrastverhouding, 70/70/50/60 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/30 (Type) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd, ook met een kleurenspectrum van 50% (NTSC).Dit product heeft 2 stuks CCFL als achtergrondverlichtingssystemen die als Edge-lichttype (bovenzijde) zijn geplaatst en een levensduur van 50K uur hebben, is een externe achtergrondverlichtingsaandrijver extra nodig.
