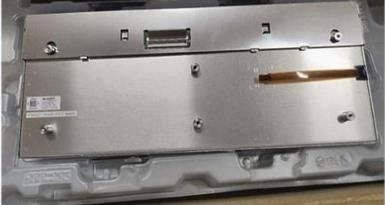

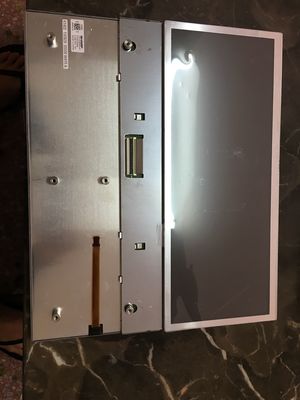

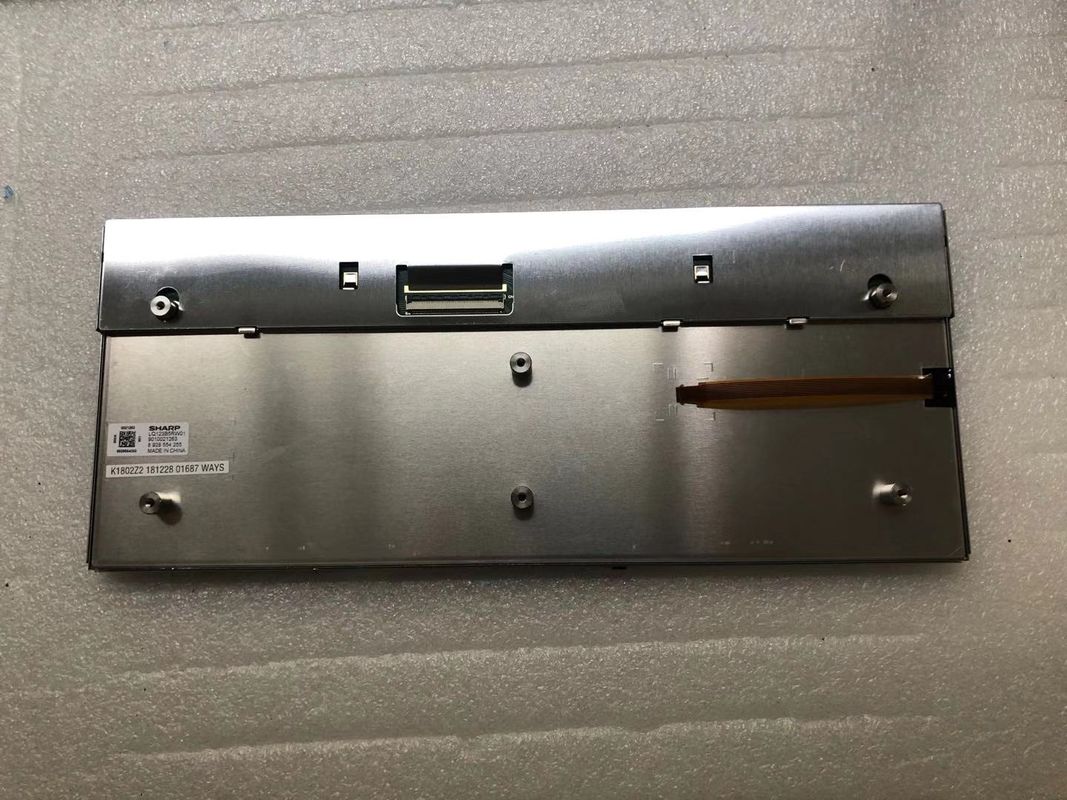

Productdetails:
|
| Panelmodel: | LQ123B5RW01 | Helderheid: | 690cd/m2 |
|---|---|---|---|
| Besluit nr.: | 1440 ((RGB) × 540, 125PPI | Panelgrootte: | 12.3“ |
| type paneel: | a-Si TFT LCD, LCM | Signalinterface: | RSDS (1 kanaal), 64 pinnen Connector |
| Typ van de lamp: | 12S4P WLED, 10K uur, zonder bestuurder | Milieu: | Werktemperatuur: -30 ~ 85 °C; opslagtemperatuur: -40 ~ 90 °C; trillingsniveau: 3,0 G (29,4 m/s2) |
| Markeren: | Het Comité van LVDS TFT LCD,De Scherpe TFT LCD Vertoning van SVGA |
||
| Basisinformatie: | Luminansie | 690 cd/m2 (Type.) | Contrastverhouding | 1700: 1 (typisch) (transmisief) |
|---|---|---|---|---|
| Goed zicht op | Symmetrie | Reactiesnelheid | 15 (Typ.) ((Tr+Td); 80 (Typ.) ((G tot G) (ms) | |
| Zienhoek | 80/80/80/80 (type) | Operatiemodus | VSV, meestal zwart, zendbaar | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.303" Wy:0.333 | Ondersteunende kleur | 16.7M (8-bit) |
| Kleurtemperatuur | 6992K | Witte uniformiteit | 1.18/1.33 (Type./Max.) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 72% | sRGB | 99% dekking |
| Adobe RGB | 76% dekking | DCI-P3 | 75% dekking | |
| Rec.2020 | 54% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixel kenmerken: | Aantal pixels | 1440 (RGB) × 540 | De regeling | RGB verticale strook |
|---|---|---|---|---|
| Dot Pitch ((W×H)) | 0.0675×0.2025 mm | Pixel Pitch ((W × H) | 0.2025 × 0,2025 mm [125 PPI] | |
| Fysieke grootte: | Actief kijken | 291.6 ((W) × 109.35 ((H) mm | Over het algemeen Dim. | 311.4 ((W) × 130.2 ((H) mm |
| Bezelopening | 296.2 ((W) × 113.35 ((H) mm | Algemene diepte | 13.9/19.7 (type/max.) mm | |
| Overzichtskenmerken | Vormvorm | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad ((W:H) | 8:3 | Vormstijl | ||
| Bevestiging: | Achterste bevestigingsstaaf (6-M3) | |||
| Andere gegevens: | De massa | 720 g (max.) | Oppervlakte | - |
| Signal Electrical: | Invoerstroom | 34/34/36mA (type) ((IDD/AIDDP/AIDDM) | Inlaatspanning | 3.3/6.37/-6.37V (Type.) ((VDD/AVDDP/AVDDM) | ||
|---|---|---|---|---|---|---|
| Verbruik | - | Signalinterface | RSDS (1 kanaal) | |||
| Interface kenmerken: | Positie | - | Fysiek type | Verbinding | ||
| Signal Interface: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| Kyocera Elco | 04-6288-064-000-846+ | 1 stuks | 0.5 mm | 64 pinnen | ||
| Lampken: | Lampvorm | 4 snaren | Typ van de lamp | WLED | Positie | Type randlicht |
|---|---|---|---|---|---|---|
| Uitwisseling | - | Bedrag | 12S4P | Leven | 10K ((min.) (uren) | |
| Lamp elektrisch: | Invoerstroom | 80/90 mA (type/max.) | Inlaatspanning | 31.4/36.5/42.6V (min./type/max.) | ||
| Verbruik | 11.68W (type.) | |||||
| Interface kenmerken: | Positie | - | Fysiek type | FPC | ||
| Interface-details: | Brandnaam | Model | Bedrag | Pin Pitch | Pinbedrag | Pin toewijzing |
| 1 stuks | 0.5 mm | 10 pinnen | ||||
| Achterlicht Driver: | - Nee, niet echt. | |||||
LQ123B5RW01 ondersteunt weergave1440 (RGB) × 540Het heeft een beeldverhouding van 8:3 (W:H), waarvan de pixels zijn gerangschikt in RGB Verticale Streep.7 ((D) mmAls een ASV, normaal zwart, transmittief LCM-product, kan LQ123B5RW01 690 cd/m2 display helderheid 1700:1 transmisieve contrastverhouding, 80/80/80/80 (Type.) ((CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie, en reactietijd van 15 (Type.) ((Tr+Td); 80 (Type.) ((G tot G) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7 miljoen kleuren wordt gepresenteerd, ook met een kleurenspectrum van 99% (sRGB).Dit product heeft 12S4P WLED als achtergrondverlichting systeem dat is geplaatst als Edge licht type en hebben een werkende levensduur van 10K uur, is een externe achtergrondverlichtingsaandrijver extra nodig.
