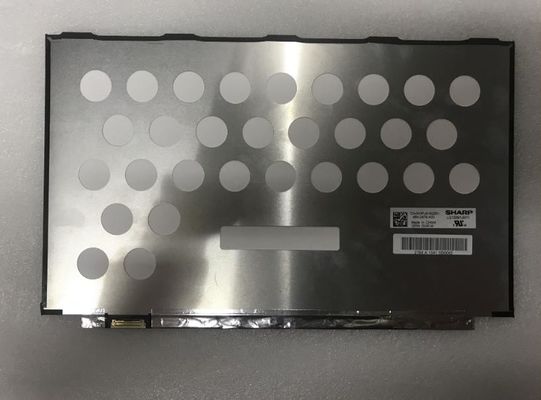

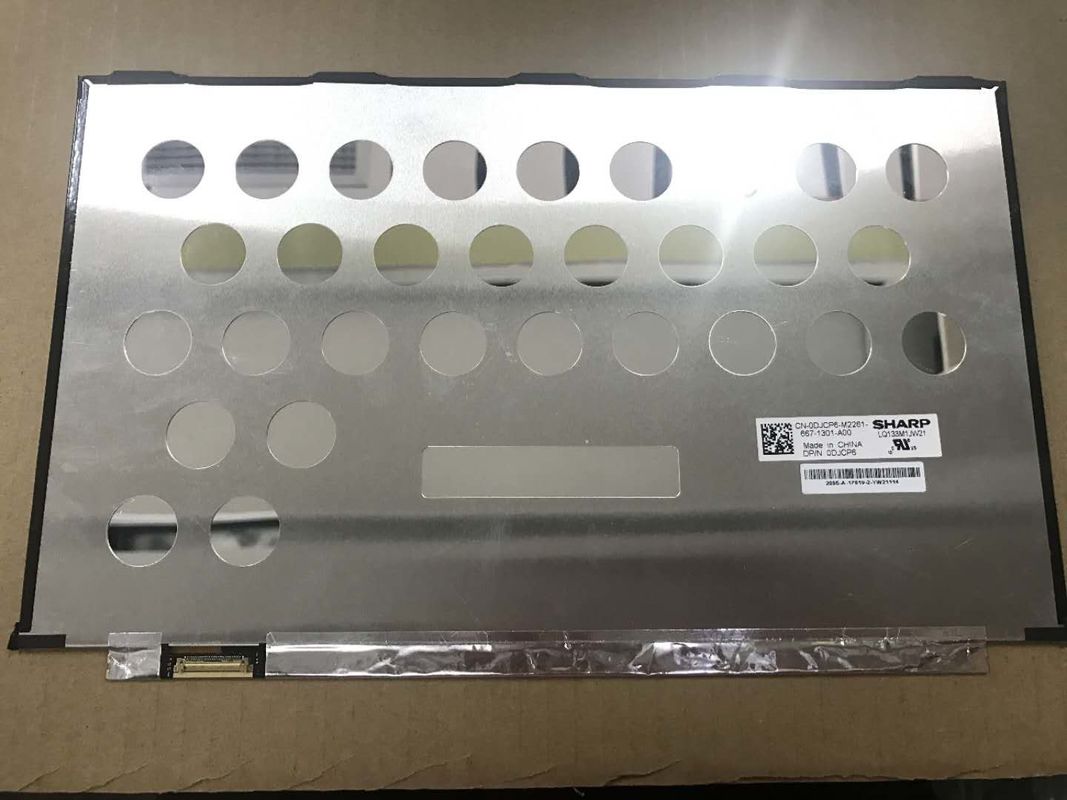

Productdetails:
|
| Panelmodel: | LQ133M1JW21 | Zienhoek: | 89/89/89/89 |
|---|---|---|---|
| Helderheid: | 300 cd/m2 (Typ.) | Besluit nr.: | 1920(RGB)×1080, FHD, 166PPI |
| Panelgrootte: | 13.3“ | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -20 ~ 60 °C |
| Signalinterface: | eDP (2 Lanes), eDP1.3, HBR1 (2.7G/lane), 30 pins | Typ van de lamp: | WLED, 15K uur, met LED-driver |
| Markeren: | Het Comité van LVDS TFT LCD,De Scherpe TFT LCD Vertoning van SVGA |
||
LQ133 Serie LQ133M1JW23 LQ133M1JW21 LQ133M1JW15 LQ133M1JW07
| Pixel kenmerken: | Pixelformaat | 1920 ((RGB) × 1080 [FHD] | Dot Pitch | 0.051 × 0,153 mm (H × V) |
|---|---|---|---|---|
| Configuratie | RGB verticale strook | Pixel Pitch | 0.153 × 0,153 mm (H × V) [166PPI] | |
| Mechanische afmetingen: | Afbeeldingsgebied | 293.76 × 165,24 mm (H × V) | Bezelgebied | - |
| Lijst Dim. | 299.46 × 185,4 mm (H × V) | Omtrekdiepte | 2.15/2.57 (type/max.) mm | |
| Overzichtskenmerken | Vormfactor | Platte rechthoek | Oriëntatie | Landschapstype |
| Afmetingsgraad | 169 (H:V) | Vormstijl | Slim (PCBA plat, T≤3,2 mm) | |
| Gaten en beugels: | Zonder | |||
| Andere kenmerken: | Gewicht | 190/210 g (type/max.) | Oppervlakte | Antiglare, harde coating (3H) |
| Basisinformatie: | Helderheid | 300 cd/m2 (Typ.) | Contrastverhouding | 10001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 89/89/89/89 (type) | Optische modus | IPS, meestal zwart, zender | |
| Zichtrichting | Symmetrie | Reactietijd | 25 (Type.) ((Tr+Td) (ms) | |
| Kleurenprestaties: | Chromatische kleur | Wx:0.313" Wy:0.329 | Kleurennummers | 16.7M (8-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.25/1.53 (Type./Max.) ((5 punten) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 71% | sRGB | 100% dekking |
| Adobe RGB | 74% dekking | DCI-P3 | 74% dekking | |
| Rec.2020 | 53% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Achtergrondverlichting Kenmerken: | Lampvorm | - | Typ van de lamp | WLED | Levensduur | 15K ((Type.) (Uren) |
|---|---|---|---|---|---|---|
| Vervanging | - | Bedrag | - | Positie | Type randlicht | |
| Interface kenmerken: | Type | In het paneelsignaalinterface opgenomen | Positie | - | Lampenbestuurder | Met LED-driver |
| Bestuurder elektrisch: | Inlaatspanning | 5.0/12.0/15.0V (min./type/max.) | Stroominvoer | 189.2/217.0mA (type/max.) | ||
| Verbruik | 2.27/2.60W (type/max.) | |||||
| Signalsysteem: | eDP (2 lijnen), eDP1.3, HBR1 (2.7G/baan) | Logische spanning | - | |||
|---|---|---|---|---|---|---|
| Signal Electrical: | Inlaatspanning | 3.3V (type.) | Stroominvoer | 242/333mA (type/max.) | ||
| Verbruik | 0.8/1.1W (type/max.) | |||||
| Interface kenmerken: | Type | Verbinding | Positie | |||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pins | Bedrag | Configuratie |
| I-PEX | 20455-030E-12 | 0.5 mm | 30 pinnen | 1 stuks | EDP-30P2L-020A | |
LQ133M1JW21 ondersteunt weergave1920 ((RGB) × 1080(FHD) met een beeldverhouding van 16:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat de mechanische details betreft, heeft het een actief gebied van 293,76 ((W) × 165,24 ((H) mm, contourgrootte van 299,46 ((W) × 185.4 ((H) × 2.57 ((D) mm, met oppervlaktebehandeling van Antiglare, Hardcoating (3H), nettogewicht 190/210g (Type./Max.), vormstype van Slim (PCBA Flat, T≤3.2mm).LQ133M1JW21 kan 300 cd/m2 display helderheid 10001 transmisieve contrastverhouding, 89/89/89/89 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste gezichtsrichting op Symmetrie en reactietijd van 25 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurLQ133M1JW21 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden door 30 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
