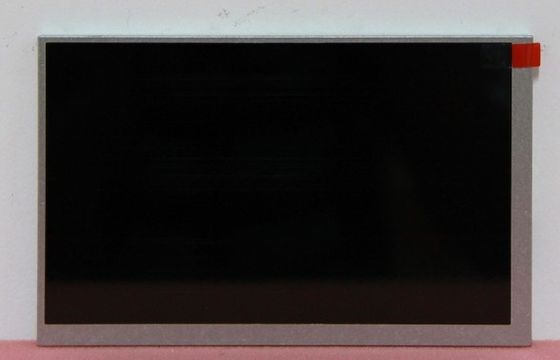

Productdetails:
|
| Modelnummer: | AT070TN84 TP | Brandnaam: | INNOLUX |
|---|---|---|---|
| Grootte: | 7.0inCH | Besluit nr.: | 800 ((RGB) × 480 (WVGA) 133PPI |
| GLACHTE: | 360cd/m2 | Bekijk Engels: | 70/70/50/70 (Type.) (CR≥10) |
| Typ van de lamp: | WLED | Temperatuurbereik: | Bergingstemperatuur: -20 ~ 70 °C Bedieningstemperatuur: -10 ~ 60 °C |
| Markeren: | Het Scherm van CCFL TFT LCD,De Scherpe LCD Vertoning van SVGA |
||
| Basisinformatie: | Vervaardiging | Panelmodel | Paneltype | Alias |
|---|---|---|---|---|
| AT070TN84 TP | a-Si TFT-LCD, LCM | - | ||
| Milieu: | RoHS-staat | Operatieve temp. | Opbergtemperatuur | Vibratieniveau |
| -10 ~ 60 °C | -20 ~ 70 °C |
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 360 (type) | 70/70/50/70 (type) | 10/15 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 500: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6638K | 262K (6-bit) | X:0.310; Y:0.330 | |
| Witte variatie: | 1.33/1.43 (Type./Max.) | ||
| Panelgrootte: | 7.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB verticale strook | 0.1905×0.1905 [133PPI] | 0.0635x0.1905 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.0(H) × 94.3(V) | 165 ((H) × 104 ((V) | 6.5±0,3 mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 159 (H:V) | ||
| Touch Screen: | Typ van de regelaar en het signaal | Aanrakingspunten | Ondersteund besturingssysteem | TP-technologie |
| - | - | - | 4-draad Resistive Touch | |
| Montage: | Zonder | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 160 g (type) | - | Antiglare | ||
| Omgekeerde scanning: | Ja (U/D, L/R) |
|---|---|
| Verticale frequentie: | 60 Hz |
| Energieverbruik: | 3.325W (Type.) |
| Tijdcontroller (T-CON): | Ingebedde T-CON |
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| WLED | Type randlicht | - | - | 20K (min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met LED-driver | Ingesloten in de signaalinterface | ||||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 5.0V (type.) | 500/550mA (type/max.) | 2.50W (typisch) | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type) (VCC) | 250/300 mA (type/max.) (ICC) | 825 mW (Type.) | ||||
| Spanning voor beeldsignalen: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | TTL (1 ch, 6-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| HRS | FH33-40S-0.5SH(10) | 0.5 mm | 40 pinnen | 1 stuks | DRGB-40P1C6B-260B | |
Het heeft een actieve oppervlakte van 152,4 ((W) × 91,44 ((H) mm, een contourgrootte van 165 ((W) × 104 ((H) × 6,8 ((D) mm, een kijkoppervlakte van 155,0 ((W) × 94.3 ((H) mm, met oppervlaktebehandeling van Antiglare, nettogewicht van 160 g (type). Als TN, normaal wit, transmisief LCM-product, kan AT070TN84 TP een schermhelderheid van 360 cd/m2 bieden 500:1 transmisieve contrastverhouding, 70/70/50/70 (Type.) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting om 6 uur en reactietijd van 10/15 (Type.) (Tr/Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 6-bit grijschaal signaal voor elke stipDit product heeft WLED als achtergrondverlichtingssysteem, dat als Edge-lichttype is geplaatst en een levensduur van 20K uur heeft, met LED Driver.AT070TN84 TP gebruikt TTL (1 ch, 6-bit) als het is signaalinvoer systeem, dat is verbonden door 40 pinnen Connector met stroomtoevoer spanning van 3.3V (Type.) ((VCC)
