Productdetails:
|
| Model: | LQ150U1LH22 | Diagonale grootte: | 15“ |
|---|---|---|---|
| Luminansie: | 150 cd/m2 | Pixelformaat: | 1600 ((RGB) × 1200 [UXGA] 133 PPI |
| Zienhoek: | 45/45/10/30 | Milieu: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -25 ~ 60 °C |
| Interface type: | LVDS (2 ch, 6-bit), 30 pinnen | Lichtbron: | CCFL 1 stuks, 10K uur, met omvormer |
| Markeren: | Het Scherm van CCFL TFT LCD,De Scherpe LCD Vertoning van SVGA |
||
LQ150-serie LQ150U1LW22N LQ150U1LH22
| Basisinformatie: | Luminans (cd/m2) | Zienhoek (L/R/U/D) | Reactietijd (ms) |
|---|---|---|---|
| 150 (type) | 45/45/10/30 (min.) | 15/30 (Typ.) ((Tr/Td) | |
| Het beste zicht op | Afbeeldingsmodus | Contrastverhouding | |
| Om zes uur. | TN, normaal wit, transmisief | 300: 1 (typisch) (transmisief) | |
| Display kleur: | Kleurtemperatuur | Kleuren weergeven | Witte coördinaten |
| 6485K | 262K (6-bit) | X:0.313; Y:0.329 | |
| Witte variatie: | 1.45 (max.) ((5 punten) | ||
| Panelgrootte: | 15.0" | |||
|---|---|---|---|---|
| Pixel kenmerken: | Pixelformaat | Pixelconfiguratie | Pixelpitch (mm) | Puntpitch (mm) |
| 1600 ((RGB) × 1200 [UXGA] | RGB verticale strook | 0.1900 × 0,1900 [133PPI] | 0.0633x0.1900 | |
| Mechanische afmetingen: | Actieve oppervlakte (mm) | Bezeloppervlakte (mm) | Omvang van de contour (mm) | Omtrekdiepte (mm) |
| 304 ((H) × 228 ((V) | 307.5 ((H) × 231.5 ((V) | 317.3(H) × 242 ((V) | 7.0 (maximaal) mm | |
| Overzichtskenmerken | Vormfactor | Oriëntatie | Afmetingsgraad | Vormstijl |
| Platte rechthoek | Landschapstype | 43 (H:V) | Klem (PCBA gebogen, T≥5,2 mm) | |
| Montage: | Zijdelingse bevestigingsgaten (8-M2) aan linker, rechter rand | |||
| Andere gegevens: | Gewicht | Paneldekking | Behandeling | |
| 690 ± 10 g | - | Antiglare (Haze 25%), Hard coating (2H), Antireflection | ||
| Lampken: | Type | Positie | Hoeveelheid | Vorm | Leven ((Uren) | Verwisseling van lampen |
|---|---|---|---|---|---|---|
| CCFL | Type randlicht | 1 stuks | Recht. | 10K ((min.) | - | |
| Interface kenmerken: | Positie | Achterlichtstuur | Type | |||
| - | Met omvormer | Verbinding | ||||
| Interface-details: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| molex | 52207-1690 | 1.0 mm | 16 pinnen | 1 stuks | ||
| Bestuurder elektrisch: | Spanningsvoorziening | Huidig aanbod | Energieverbruik | |||
| 9.0/21.0V (min./max.) | - | - | ||||
| Panel Driving Electrical: | Spanningsvoorziening | Huidig aanbod | Kracht | |||
|---|---|---|---|---|---|---|
| 3.3V (type.) | 660 mA (typisch) | - | ||||
| Interface kenmerken: | Positie | Signaal | Type | |||
| - | LVDS (2 ch, 6-bit) | Verbinding | ||||
| Detail van de aansluiting: | Brandnaam | Model | Pin Pitch | Pinbedrag | Hoeveelheid | Configuratie |
| JAE | FI-XB30S-HF10 | 1.0 mm | 30 pinnen | 1 stuks | LVDS-30P2C6B-020B | |

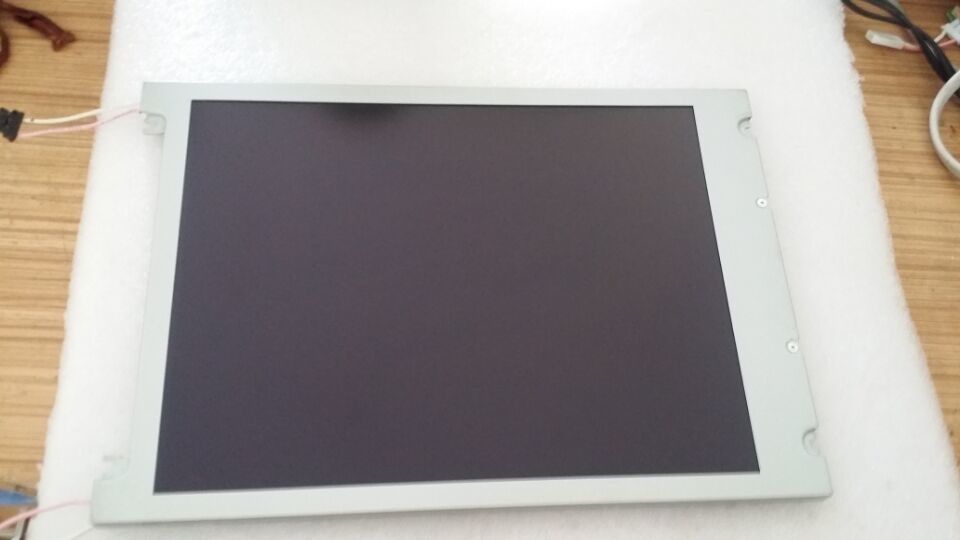

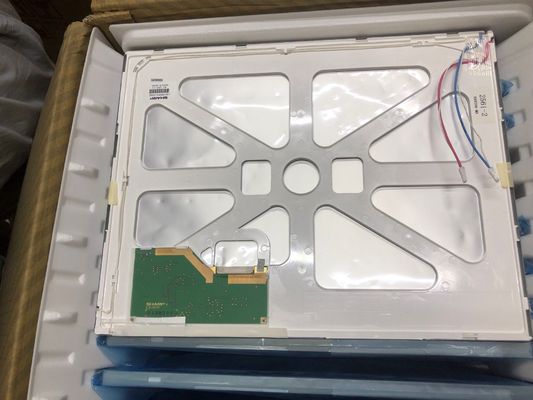

LQ150U1LH22 ondersteunt weergave1600 ((RGB) × 1200(UXGA) met een beeldverhouding van 4: 3 (W: H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat betreft mechanische details, heeft het een actief gebied van 304 ((W) × 228 ((H) mm, contourgrootte van 317.3 ((W) × 242 ((H) × 7 ((D) mm,zichtgebied van 307,5 mm, met oppervlaktebehandeling van Antiglare (Haze 25%), Hard coating (2H), Antireflection, nettogewicht 690±10 g, vormtype Wedge (PCBA Bent, T≥5,2 mm).,Normaal gesproken wit, transmisief LCM-product, LQ150U1LH22 kan 150 cd/m2 displayhelderheid 300:1 transmittief contrastverhouding, 45/45/10/30 (min.) ((CR≥10) (L/R/U/D) kijkhoek,De beste zichtrichting is om zes uur.De grijschaal of de helderheid van de subpixel wordt bepaald met een grijschaalsignaal van 6 bits voor elke stip, waardoor een palet van 262K kleuren wordt gepresenteerd.Dit product heeft 1 stuks CCFL als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 10K uurMet de omvormer.
