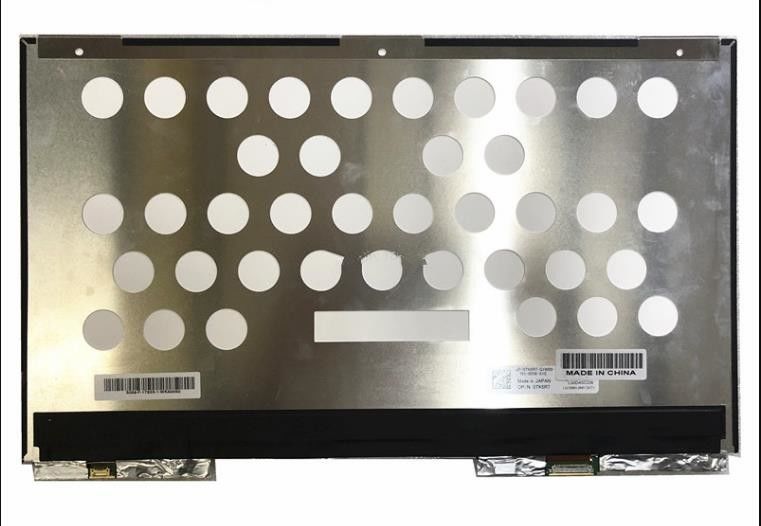

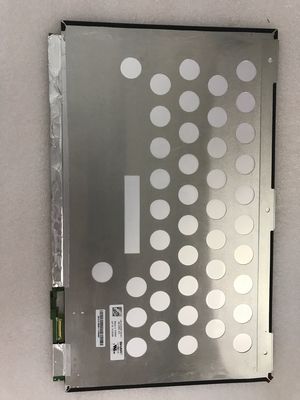

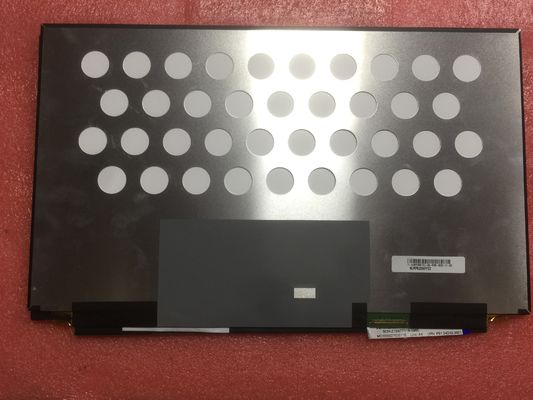

Productdetails:
|
| Panelgrootte: | 15.6“ | Comité merk: | Scherp |
|---|---|---|---|
| Comité model: | LQ156M1JW01 | Resolutie: | 1920(RGB)×1080, FHD, 141PPI |
| Helderheid: | 300 cd/m ² (Type.) | Lamptype: | WLED, 15K uur, met LED-driver |
| Signaalinterface: | EIV (2 Stegen), EDP1.2, HBR1 (2.7G/lane), 30 Speldenschakelaar | Omgeving: | Operatietemperatuur: 0 ~ 50 °C; opslagtemperatuur: -25 ~ 60 °C |
| Markeren: | Het Industriële LCD Comité van XGA,Het Scherpe TFT LCD Scherm van SVGA |
||
LQ156 Serie LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Basisinformatie: | Brandnaam | SCHARP | Model | LQ156M1JW01 |
|---|---|---|---|---|
| Type | LCM-oxide TFT-LCD | Gebruikt voor | ||
| Schermgrootte | 15.6" | Alias | SHP14C3 | |
| Milieu: | Opbergtemperatuur | -25 ~ 60 °C | Operatieve temp. | 0 ~~ 50 °C |
| RoHS | Vibratie | 1.0G (9,8 m/s2) |
| Basisinformatie: | Lichtsterkte ((cd/m2) | 300 (Typ.) | Contrastverhouding | 10001 (type) (transmisief) |
|---|---|---|---|---|
| Zienhoek | 89/89/89/89 (type) | Afbeeldingsmodus | Nieuwe modus 2, normaal zwart, zender. | |
| Het beste zicht op | Symmetrie | Reactie (s) | 30 (Type.) ((Tr+Td) | |
| Kleurenprestaties: | Witte coördinaten | X:0.313; Y:0.329 | Kleuren weergeven | 16.7M (8-bit) |
| Kleurtemperatuur | 6485K | Witte uniformiteit | 1.25 (max.) ((5 punten) | |
| 1931 Kleur Gamlt: | NTSC-verhouding | 71% | sRGB | 100% dekking |
| Adobe RGB | 74% dekking | DCI-P3 | 74% dekking | |
| Rec.2020 | 53% dekking | Opmerkingen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixel kenmerken: | Resolutie | 1920 ((RGB) × 1080, FHD | Dot Pitch ((mm)) | 0.05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Pixelformaat | RGB verticale strook | Pixel Pitch ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| Mechanische afmetingen: | Actieve oppervlakte ((mm) | 344.16(H) × 193.59(V) | Bezelgebied ((mm) | - |
| Lijst Dim. ((mm) | 350.66 ((H) × 215.54 ((V) | Diepte ((mm) | 2.4/2.6 (type/max.) | |
| Overzichtskenmerken | Vormstijl | Platte rechthoek | De vorm van de contour | Slim (PCBA plat, T≤3,2 mm) |
| Afmetingsgraad | 169 (H:V) | Oriëntatie | Landschapstype | |
| Montage: | Zonder | |||
| Andere specificaties: | Gewicht | 310 g (max.) | Behandeling | Antiglare, harde coating (2H) |
| Achterlicht Kenmerken: | Vorm | - | Type | WLED | Positie | Type randlicht |
|---|---|---|---|---|---|---|
| Vervanging | - | Hoeveelheid | - | Levensduur | 15K ((Type.) (Uren) | |
| Interface kenmerken: | Positie | - | Type | In het paneelsignaalinterface opgenomen | ||
| Achterlicht Driver: | Met LED-driver | |||||
| Bestuurder elektrisch: | Spanningsvoorziening | 5.0/12.0/21.0V (min./type/max.) | Huidig aanbod | een vermogen van 221/242 mA (type/max.) | ||
| Verbruik | 2.66/2.90W (type/max.) | |||||
| Signal Electrical: | Spanningsvoorziening | 3.3V (type.) | Huidig aanbod | 101/135mA (type/max.) | ||
|---|---|---|---|---|---|---|
| Verbruik | 0.34/0.45W (type/max.) | |||||
| Signaaltype: | eDP (2 lijnen), eDP1.2, HBR1 (2.7G/baan) | Signalspanning | - | |||
| Interface kenmerken: | Positie | Type | Verbinding | |||
| Interface-details: | Brandnaam | Model | Hoeveelheid | Pins | Pitch | Pinconfiguratie |
| STM | MSAK24025P30 | 1 stuks | 30 pinnen | 0.5 mm | EDP-30P2L-020A | |
LQ156M1JW01 ondersteunt weergave1920 ((RGB) × 1080(FHD) met een beeldverhouding van 16:9 (W:H), waarvan de pixels zijn gerangschikt in RGB Vertical Strip. Wat de mechanische details betreft, heeft het een actief gebied van 344,16 ((W) × 193,59 ((H) mm, contourgrootte van 350,66 ((W) × 215.54 ((H) × 2.6(D) mm, met oppervlaktebehandeling van Antiglare, Hardcoating (2H), nettogewicht van 310g (Max.), vormtype van Slim (PCBA Flat, T≤3,2mm).LQ156M1JW01 kan 300 cd/m2 display helderheid 10001 transmisieve contrastverhouding, 89/89/89/89 (Type) (CR≥10) (L/R/U/D) kijkhoek, beste kijkrichting op Symmetrie en reactietijd van 30 (Type) (Tr+Td) ms.De grijschaal of de helderheid van de sub-pixel wordt bepaald met een 8-bit grijschaal signaal voor elke stip, waardoor een palet van 16,7M kleuren wordt gepresenteerd, ook met een kleurenspectrum van 100% (sRGB).Dit product heeft WLED als het is achtergrondverlichting systerm die werd geplaatst als Edge licht type en hebben een werkende levensduur van 15K uurDe LQ156M1JW01 maakt gebruik van eDP (2 Lanes) als signaalinvoer systeem, dat is verbonden met 30 pinnen connector met stroomtoevoerspanning van 3.3V (Type.).
